In peisajul actual al telecomunicatiilor, unde cererea pentru latime de banda de mare viteza, streaming 4K/8K si servicii cloud creste exponential, arhitecturile traditionale bazate pe cupru au devenit depasite. Solutia care a revolutionat modul in care livram internet la nivel global este tehnologia GPON (Gigabit-capable Passive Optical Network). Devenita standardul de facto pentru implementarile FTTH (Fiber to the Home) si FTTB (Fiber to the Building), o retea GPON ofera o combinatie imbatabila de latime de banda masiva, scalabilitate pe termen lung si costuri operationale reduse.
Desi acronimul scoate in evidenta capacitatile de nivel Gigabit, adevaratul secret al succesului si longevitatii tehnologiei GPON sta in cuvantul “Pasiv”. In acest articol, vom diseca arhitectura retelelor GPON, modul in care functioneaza multiplexarea optica si de ce calitatea componentelor pasive dicteaza eficienta intregii infrastructuri.
Ce este tehnologia GPON si cum functioneaza?
Tehnologia GPON este standardizata de Uniunea Internationala a Telecomunicatiilor (ITU-T) sub seria de recomandari G.984. Spre deosebire de arhitecturile de retea active de tip Point-to-Point (P2P), unde fiecare client are nevoie de un cablu dedicat pana la centrala operatorului, arhitectura retelelor GPON utilizeaza o topologie de tip Point-to-Multipoint (P2MP).
Acest lucru inseamna ca un singur cablu de fibra optica pleaca din centrala operatorului si, cu ajutorul unor splittere optice pasive (care nu necesita curent electric), semnalul este multiplicat si distribuit catre mai multi utilizatori finali (tipic 32, 64 sau chiar 128 de abonati pe un singur port GPON).
Comunicarea in tehnologia GPON este bidirectionala pe un singur fir de fibra optica, fiind posibila prin utilizarea tehnicii WDM (Wavelength Division Multiplexing). Se folosesc lungimi de unda diferite pentru a separa traficul:
- Downstream (de la centrala la client): Se utilizeaza lungimea de unda de 1490 nm pentru a livra date la o viteza de 2.488 Gbps. Semnalul este de tip “broadcast” – ajunge la toti clientii, dar fiecare terminal extrage doar pachetele de date criptate care ii sunt destinate.
- Upstream (de la client la centrala): Se utilizeaza lungimea de unda de 1310 nm pentru incarcarea datelor la o viteza de 1.244 Gbps. Deoarece mai multi utilizatori transmit date catre acelasi port central, se foloseste protocolul TDMA (Time Division Multiple Access) pentru a aloca fiecarui client sloturi de timp precise, evitand astfel coliziunea semnalelor optice.
Componentele fundamentale intr-o retea GPON
O infrastructura bazata pe tehnologia GPON este alcatuita din trei blocuri majore de echipamente. Pentru a intelege unde apar problemele de retea si cum pot fi optimizate costurile, trebuie sa privim separat aceste trei segmente:
1. OLT (Optical Line Terminal)
Acesta este echipamentul activ central, situat in nodul de distributie al furnizorului de servicii internet (ISP). OLT-ul actioneaza ca un creier al retelei GPON: preia traficul din reteaua core a operatorului, il converteste in semnal optic, gestioneaza alocarea sloturilor de timp pentru upstream si asigura managementul general al sistemului. Un sasiu OLT de clasa enterprise poate deservi zeci de mii de utilizatori simultan.
2. ODN (Optical Distribution Network)

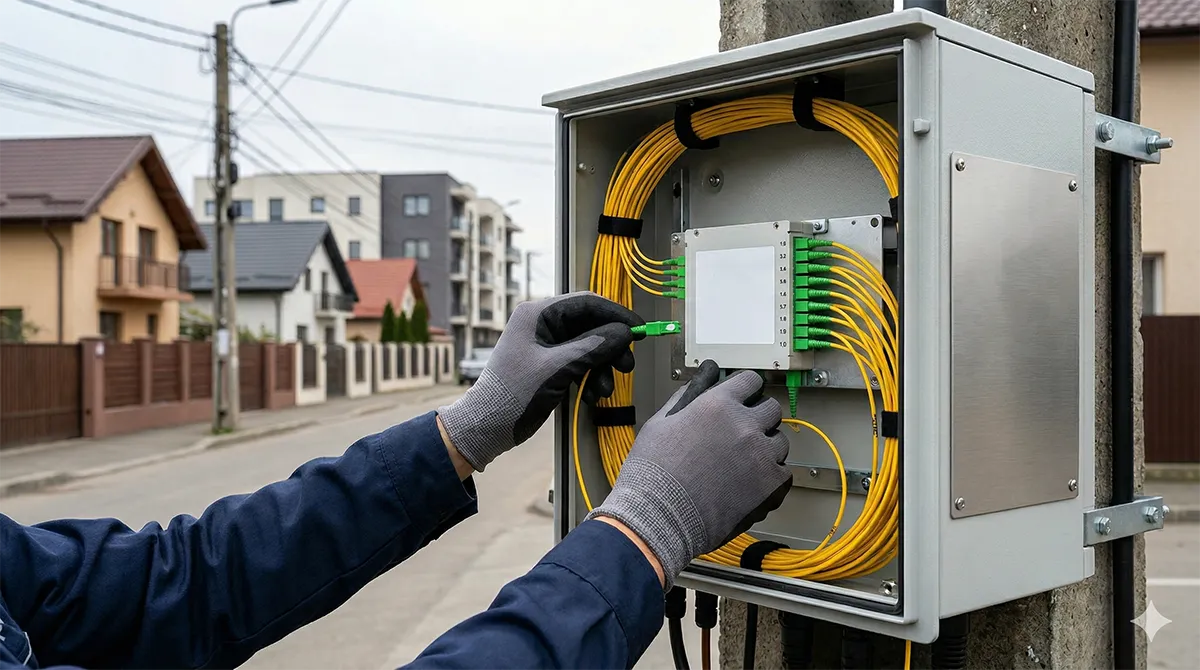

Reprezinta inima “pasiva” a retelei GPON. Structura ODN acopera tot traseul optic cuprins intre portul OLT-ului si echipamentul clientului. Aici nu exista switch-uri, routere sau repetoare care sa necesite alimentare electrica pe stalpi sau in cutiile de pe casa scarii. ODN-ul este format exclusiv din: fibra optica magistrala, cutii de distributie, ODF-uri, patch cord-uri, pigtail-uri si, cel mai important, splittere optice. Fiind o retea exclusiv mecanica si optica, rata de defectare este minimizata, OPEX-ul scazand dramatic.

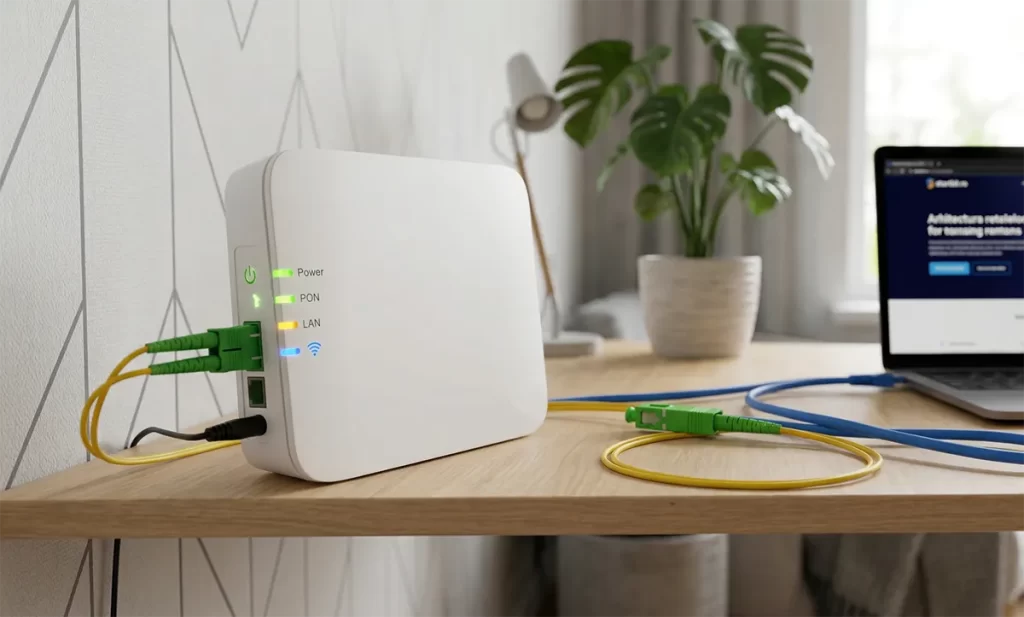

3. ONT / ONU (Optical Network Terminal / Unit)
Este echipamentul instalat in locatia abonatului final (casa sau birou). ONT-ul preia semnalul optic de pe lungimea de unda de 1490 nm, il demultiplexeaza si il transforma in semnal electric standard (Ethernet gigabit, porturi de voce FXS pentru telefonie fixa sau semnal RF pentru televiziune prin cablu).
Rolul critic al echipamentelor pasive in bugetul optic GPON
Desi OLT-urile si ONT-urile dicteaza inteligenta retelei, designul si materialele folosite in reteaua de distributie (ODN) sunt cele care limiteaza sau extind raza de acoperire a unui furnizor. In proiectarea retelelor GPON, inginerii opereaza cu un parametru tehnic vital: bugetul optic.
Standardul GPON G.984 defineste mai multe clase pentru bugetul de atenuare. Cele mai folosite module optice pe porturile OLT sunt de clasa B+ (care suporta o atenuare maxima de aproximativ 28 dB) si clasa C+ (care asigura un buget mai generos, de aproximativ 32 dB). Orice componenta pasiva inserata in reteaua ODN consuma o parte din acest buget:
- Splitterele optice (PLC Splitters): Sunt consumatorii absoluti de buget optic. Un splitter GPON de 1:32 (care imparte semnalul din centrala la 32 de case) introduce o atenuare de insertie tipica de aproximativ 16.5 dB pana la 17 dB. Daca retea foloseste o topologie in cascada (ex: un splitter de 1:4 urmat de splittere de 1:8), atenuarile se cumuleaza matematic.
- Atenuarea fibrei optice: Fibra single-mode prezinta o atenuare intrinseca de aproximativ 0.35 dB pe kilometru la lungimea de unda de 1310 nm si 0.25 dB pe kilometru la 1550 nm. Astfel, distanta fizica maxima admisa intr-o retea GPON (reach) este limitata atat de atenuare, cat si de timpul de propagare (standardul suportand raze logice de pana la 60 km, desi practic se limiteaza la 20 km din cauza splitterelor).
- Conectorii si patch cord-urile: Aici intervine diferenta intre o retea fiabila si una problematica. Conectorii murdari, zgariati sau patch cord-urile indoite necorespunzator adauga decibeli pretiosi de pierdere. De aceea, utilizarea de patch cord-uri certificate, testate interferometric si bazate pe fibre insensibile la indoire (standardul G.657.A2), este singura garantie ca bugetul alocat modulelor C+ nu este irosit pe componente auxiliare proaste.
Avantajele absolute ale implementarii tehnologiei GPON
Intelegerea motivelor pentru care operatorii aleg GPON peste orice alta alternativa este simpla daca analizam beneficiile financiare si tehnice:
- Reducerea masiva a OPEX-ului: Cum nu exista echipamente active intre centrala si client (fara switch-uri pe stalpi care necesita curent si mentenanta constanta), costurile de operare, ventilatie si intretinere a retelei scad radical. Daca pica curentul intr-un cartier, cat timp OLT-ul din centrala are baterii si ONT-ul clientului este alimentat la un UPS, conexiunea la internet ramane functionala.
- Securitate la nivel de protocol: Avand in vedere caracterul de tip “broadcast” al comunicatiei downstream (tot traficul merge la toata lumea), standardul GPON introduce obligatoriu criptarea AES (Advanced Encryption Standard) cu chei de 128 biti. Astfel, “ascultarea” datelor pe fibra optica de catre un nod vecin este imposibila.
- QoS (Quality of Service) si DBA (Dynamic Bandwidth Allocation): Retelele GPON nu sunt un simplu mediu de transport. OLT-ul aloca dinamic latimea de banda in milisecunde prin mecanismul DBA, asigurandu-se ca serviciile sensibile la latenta (precum VoIP si IPTV) au prioritate in fata descarcarilor de date obisnuite.
XGS-PON: Viitorul garantat de calitatea retelei ODN
Cel mai mare avantaj strategic al construirii unei retele GPON de calitate astazi este capacitatea de migrare catre viitor. Odata ce ati ingropat fibra optica si ati instalat cutiile de distributie pasive (ODN), aceasta infrastructura va servi zeci de ani de acum inainte.
In prezent, multi operatori fac tranzitia catre tehnologia XGS-PON, care ofera viteze simetrice de 10 Gbps (10 Gigabit Symmetrical Passive Optical Network). Partea superba a acestui nou standard este ca opereaza pe lungimi de unda complet diferite (1577 nm downstream si 1270 nm upstream).
Acest lucru permite o co-existenta pasnica intre GPON clasic si XGS-PON pe exact aceeasi infrastructura de fibra optica, pe aceleasi splittere si patch cord-uri. Tot ce trebuie modificat este instalarea unui element pasiv suplimentar numit modul de co-existenta (CEx) in centrala si schimbarea ONT-ului pentru utilizatorul care plateste pentru pachetul de 10G. Investitia capitala in echipamentele pasive ramane protejata si valorificata la maximum.
Fie ca proiectati o retea metropolitana, o comunitate rezidentiala izolata sau infrastructura de acces a unui campus de business, calitatea componentelor din reteaua ODN dicteaza performanta si marja de scalabilitate. Selectia atenta a accesoriilor pasive este, in cele din urma, cea mai buna polita de asigurare pentru viitorul oricarei platforme de comunicatii.
