In infrastructura moderna de telecomunicatii, unde vitezele de transmisie trec rapid de la 10G la 400G si 800G, integritatea stratului fizic al fibrei optice devine critica. Instrumentul esential pentru orice inginer sau tehnician care doreste sa certifice o retea este OTDR (Optical Time Domain Reflectometer). Desi utilizarea de baza a acestui aparat pare simpla, interpretarea corecta a urmelor (traselor) optice complexe necesita o intelegere profunda a fizicii propagarii luminii si a fenomenelor de reflexie. Acest ghid analizeaza in detaliu modul in care putem identifica evenimentele “fantoma” si cum putem folosi datele oferite de OTDR pentru a optimiza bugetul de putere al unei retele.
Principiul de functionare si fenomenele fizice fundamentale
Pentru a interpreta o urma OTDR, trebuie sa intelegem cele doua fenomene pe care aparatul le masoara: Imprastierea Rayleigh si Reflexia Fresnel.
Imprastierea Rayleigh este un fenomen intrinsec sticlei si apare atunci cand fotonii interactioneaza cu micile imperfectiuni ale densitatii fibrei. O parte din aceasta lumina este trimisa inapoi catre sursa (backscattering). OTDR-ul masoara intensitatea acestei lumini pentru a calcula atenuarea liniara a fibrei, exprimata in dB/km.
Reflexia Fresnel, pe de alta parte, apare la variatii bruste ale indicelui de refractie (IOR), cum ar fi la conectori, rupturi sau capatul terminal al fibrei. Acestea apar pe grafic sub forma unor varfuri (peaks). Daca acesti conectori nu sunt intretinuti corect sau sunt de calitate indoielnica, ei pot genera reflexii excesive, ducand la aparitia asa-numitelor evenimente fantoma. Pentru a asigura o conexiune curata si a minimiza aceste riscuri, utilizarea unor patchcorduri si conectori de inalta calitate este obligatorie.
Ce sunt evenimentele “fantoma” si cum apar?

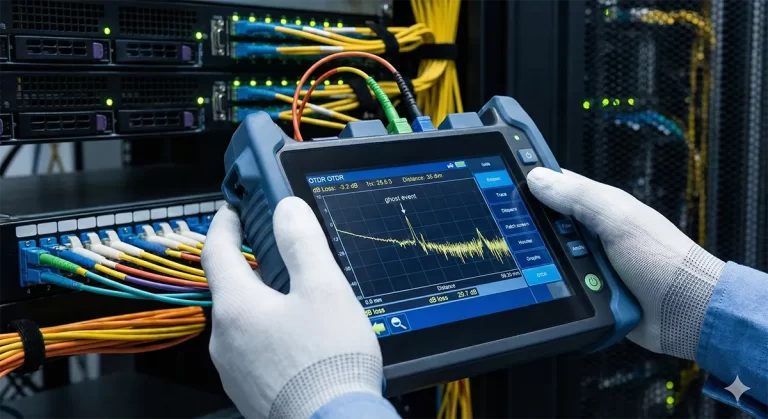

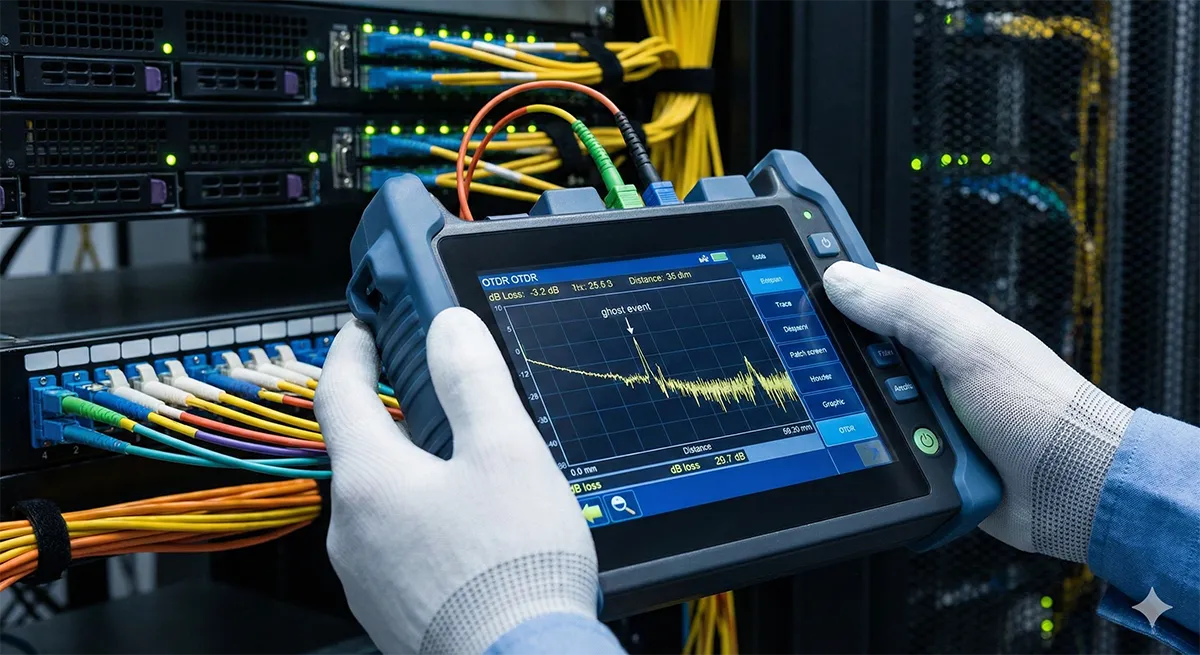

Un eveniment fantoma (ghost event) este un varf de reflexie care apare pe ecranul OTDR-ului intr-un punct in care nu exista o conexiune fizica reala sau o defectiune. Acestea sunt cauzate de reflexii multiple intre doua puncte cu reflectanta mare, de obicei doi conectori situati la inceputul link-ului sau un conector si portul de testare al aparatului.
Lumina “sare” intre cele doua suprafete reflectante inainte de a se intoarce la detector. Deoarece OTDR-ul calculeaza distanta bazandu-se pe timpul necesar luminii sa se intoarca, aceste reflexii intarziate sunt interpretate ca evenimente situate la o distanta dubla sau tripla fata de sursa originala.
Cum identificam o “fantoma” pe graficul OTDR?
Pentru un tehnician experimentat, identificarea unei fantome se face urmarind cateva semne distinctive:
Lipsa pierderii de putere: Un eveniment real (un splitter sau un conector) va prezenta intotdeauna o treapta de atenuare dupa varful de reflexie. Fantomele sunt doar “ecouri” si nu prezinta nicio pierdere de insertie (0 dB loss).
Pozitionarea matematica: Fantomele apar de obicei la multipli exacti ai distantei pana la un conector cu reflectanta mare. Daca aveti un conector problematic la 500 de metri, este foarte probabil sa vedeti o fantoma la 1000 de metri sau 1500 de metri.
Repetitivitatea: Daca urma prezinta varfuri identice la intervale regulate, fara a avea o corespondenta in planul retelei, acestea sunt clar evenimente fantoma.
Optimizarea bugetului de putere (Optical Power Budget)
Optimizarea bugetului de putere nu inseamna doar sa avem un semnal care “ajunge” la destinatie, ci sa ne asiguram ca sistemul are o marja de siguranta suficienta pentru a compensa degradarea naturala a componentelor in timp.
Un OTDR setat corect ne permite sa identificam punctele unde pierderile sunt anormale. Standardele internationale, precum ITU-T G.650.3, definesc clar metodele de testare si limitele acceptabile pentru retelele instalate. Pentru a optimiza bugetul, trebuie sa analizam:
Atenuarea jonctiunilor (Splice Loss): O sudura moderna nu ar trebui sa depaseasca 0.02 – 0.05 dB. Daca OTDR-ul indica valori mai mari, aceasta este o sursa de risipa a bugetului de putere.
Macrocurburile: Acestea apar pe OTDR ca pierderi localizate fara reflexie, adesea mult mai pronuntate la lungimea de unda de 1550 nm fata de 1310 nm. Identificarea si eliminarea lor poate castiga rapid 1-2 dB in bugetul total.
Reflectanta (ORL – Optical Return Loss): O reflectanta mare la conectori nu doar ca genereaza fantome, dar poate destabiliza laserul transceiverului, crescand rata de eroare (BER – Bit Error Rate).
Setari critice pentru o masuratoare precisa
Pentru a evita erorile de interpretare si aparitia fantomelor, tehnicianul trebuie sa configureze aparatul in functie de specificul retelei:
Latimea pulsului (Pulse Width): Un puls scurt (3ns – 10ns) ofera o rezolutie spatiala excelenta, permitand distingerea a doi conectori apropiati, dar are o dinamica redusa (nu “vede” la distante mari). Un puls lung (1000ns – 20000ns) vede la distante mari, dar creeaza zone moarte (dead zones) care pot masca defecte reale sau pot amplifica aparitia fantomelor.
Indicele de refractie (IOR): Daca IOR-ul setat in OTDR nu corespunde cu cel al fibrei instalate, toate masuratorile de distanta vor fi eronate. Chiar si o eroare de 0.01 in IOR poate duce la o diferenta de cativa metri pe kilometru.
Timpul de mediere (Averaging Time): Cu cat aparatul “asculta” mai mult timp, cu atat zgomotul de fond este eliminat mai eficient, permitand o analiza mai fina a atenuarii liniare.
Strategii pentru eliminarea evenimentelor fantoma
Daca ati identificat o fantoma care va incurca masuratorile, puteti aplica urmatoarele tehnici:
Curatarea conectorilor: In 90% din cazuri, reflexia excesiva este cauzata de praf sau amprente pe ferula conectorului. O simpla curatare poate elimina varful de reflexie care genera fantoma.
Utilizarea unei fibre de lansare (Launch Cable): Aceasta permite OTDR-ului sa se stabilizeze si muta reflexia initiala departe de primul conector al retelei, reducand sansele de reflexii multiple.
Cresterea atenuarii la sursa: In unele cazuri, daca link-ul este foarte scurt, puteti adauga un atenuator temporar pentru a reduce energia care se intoarce in aparat.
Concluzie
Interpretarea avansata a urmelor OTDR este o abilitate care separa un simplu instalator de un expert in retele optice. Identificarea corecta a evenimentelor fantoma nu doar ca previne diagnosticarea gresita a unor defecte inexistente, dar permite si o certificare riguroasa a calitatii instalarii. Prin monitorizarea atenta a reflectantei si a pierderilor punctuale, bugetul de putere al retelei ramane optimizat, asigurand o durata de viata lunga si o fiabilitate maxima a serviciilor de date. Intr-o era a conectivitatii totale, precizia in masurarea stratului fizic este fundamentul pe care se construieste intreaga infrastructura digitala.
