Alegerea modulului optic / transceiverului potrivit

Fundamentele Hardware si Viteza (Data Rate & Form Factors)

Alegerea corecta a unui modul optic (transceiver) este o decizie critica pentru stabilitatea si performanta oricarei retele moderne. O selectie gresita nu duce doar la achizitii inutile, ci poate cauza downtime, pachete pierdute sau link-uri care refuza pur si simplu sa se ridice. Pentru a face alegerea corecta, trebuie sa incepem cu baza fizica a acestor echipamente.

1. Evolutia Form Factor-urilor (Dimensiuni si Viteze)

“Form factor-ul” reprezinta dimensiunea fizica si standardul de conectare al modulului. Odata cu cresterea nevoii de latime de banda, industria a dezvoltat noi formate care sa suporte viteze din ce in ce mai mari, pastrand in acelasi timp un consum de energie cat mai eficient.

Iata cele mai intalnite standarde in retelele actuale:

• SFP (Small Form-factor Pluggable): Este standardul de baza, omniprezent in industrie. Suporta viteze de 1 Gbps (uneori 100 Mbps sau pana la 4 Gbps in retele Fibre Channel). Este “calul de povara” pentru retelele de acces.
• SFP+ (Enhanced SFP): Arata fizic identic cu un SFP, dar electronica interna suporta viteze de 10 Gbps. Este cel mai folosit modul in prezent pentru conexiuni de servere si switch-uri de agregare.
• SFP28: Urmatorul pas logic in formatul SFP, conceput pentru a suporta viteze de 25 Gbps pe o singura banda electrica. Este intens folosit in centrele de date moderne si in arhitecturile 5G.
• QSFP+ (Quad SFP): Litera “Q” vine de la Quad (patru). Acest modul grupeaza patru benzi a cate 10 Gbps pentru a oferi o viteza totala de 40 Gbps. Fizic, este mai lat decat un SFP clasic.
• QSFP28: Pastreaza dimensiunea fizica a QSFP+, dar foloseste patru benzi de 25 Gbps pentru a atinge viteza masiva de 100 Gbps. Este standardul actual de facto in retelele core de inalta performanta.
• QSFP-DD (Double Density) si OSFP: Sunt noile “greutati grele” ale industriei, concepute pentru viteze de 400G si 800G. Introduc un rand suplimentar de pini de contact (Double Density) si folosesc modulatie avansata pentru a sustine traficul imens generat de cloud si AI.

Nota importanta despre Backward Compatibility (Compatibilitatea in jos): O intrebare extrem de frecventa este: Pot pune un modul de viteza mica intr-un port de viteza mare? In majoritatea cazurilor, un port SFP+ (10G) va accepta un modul SFP (1G), link-ul negociindu-se automat sau manual la 1 Gbps. De asemenea, porturile QSFP28 (100G) pot accepta adesea module QSFP+ (40G). Totusi, regula NU se aplica invers: nu poti introduce un modul SFP+ de 10G intr-un port SFP de 1G si sa te astepti sa functioneze. Portul gazda dicteaza viteza maxima.

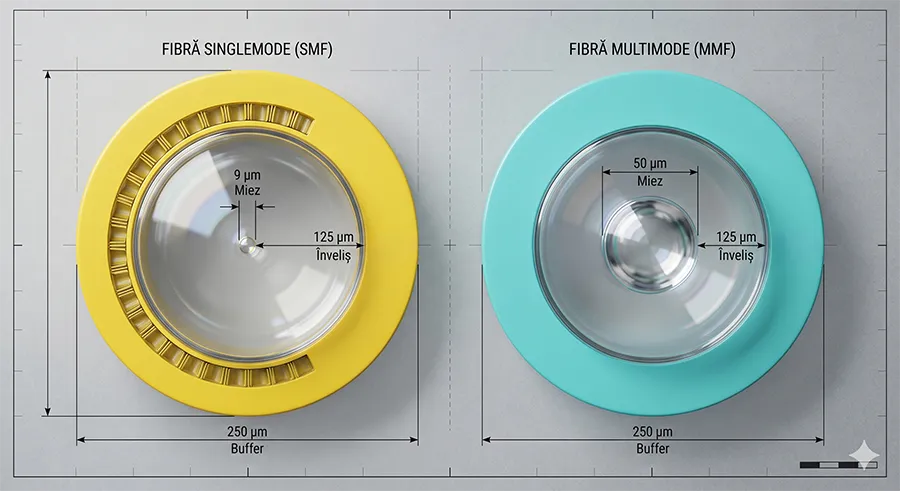

2. Tipul de Fibra Optica (Mediul de transmisie)

Transceiverul trebuie sa se potriveasca perfect cu tipul de cablu de fibra optica instalat in locatie. Exista doua familii mari de fibra optica, fiecare cu tehnologia ei de propagare a luminii:

• Fibra Multimode (MMF):
  • Are un miez mai gros (de obicei 50 µm).
  • Permite propagarea luminii pe cai multiple (moduri).
  • Foloseste surse de lumina mai ieftine, precum VCSEL (Vertical-Cavity Surface-Emitting Laser).
  • Este ideala pentru distante scurte (de la cativa metri pana la maximum 300-500 metri), fiind solutia standard in interiorul cladirilor (LAN) sau in Data Centere.
  • Generatiile comune sunt OM3 (culoare Aqua), OM4 (Aqua sau Magenta) si OM5 (Verde Lime).
• Fibra Singlemode (SMF):
  • Are un miez foarte subtire (9 µm).
  • Lumina calatoreste intr-un singur mod (o singura raza directa), eliminand fenomenul de dispersie modala.
  • Foloseste lasere puternice si extrem de precise.
  • Este destinata distantelor lungi, de la cativa kilometri pana la zeci sau chiar sute de kilometri (WAN, retele metropolitane).
  • Cablurile standard de tip patchcord Singlemode au, de obicei, mantaua de culoare Galbena (standard OS2).

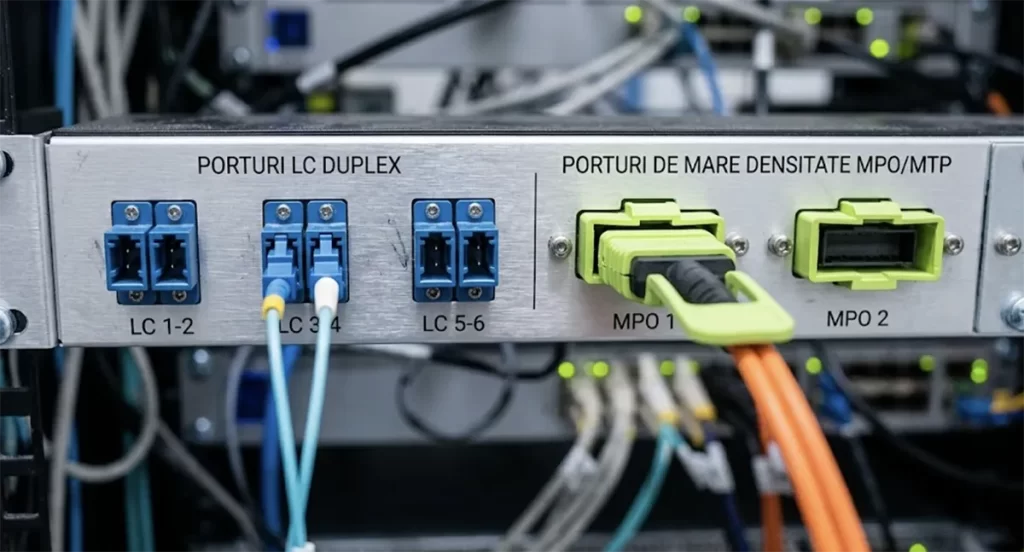

3. Tipuri de Conectori Optici

Nu este suficient sa stii doar viteza si tipul fibrei; cablul trebuie sa se poata infige fizic in modulul optic. Conectorii au evoluat odata cu densitatea porturilor:

• LC Duplex: Este standardul absolut in prezent pentru modulele SFP, SFP+ si SFP28. Foloseste un mecanism de blocare cu clips (asemanator cablului de retea de cupru, RJ45) si este extrem de compact. Fiind “Duplex”, are doua orificii (unul pentru transmisie – TX, si unul pentru receptie – RX).
• SC: Un conector mai vechi, mai mare, de forma patrata. Desi este mai rar intalnit pe modulele SFP moderne cu doua fire, este inca foarte popular in echipamentele PON (GPON/EPON) si pe modulele BiDi unde se foloseste un singur fir de fibra.
• MPO / MTP: Cand vorbim de viteze de 40G, 100G sau mai mari peste fibra Multimode, doua fire nu mai sunt suficiente. Conectorul MPO (Multifiber Push-On) poate grupa 8, 12 sau chiar 24 de fire de fibra intr-o singura mufa cu fata dreptunghiulara, permitand transmisia optica paralela.

Specificatii Optice, Distante si Tehnologii de Multiplexare

Odata stabilita fundatia hardware in prima parte (diferenta dintre SFP, QSFP si tipurile de fibra), se pot analiza detaliile tehnice care fac posibila transmiterea datelor pe distante vaste. Intelegerea specificatiilor optice este esentiala pentru a preveni erorile de retea, a optimiza costurile si a asigura scalabilitatea pe termen lung a infrastructurii de retea. In acest capitol, vom explora in profunzime cum comunicam pe distante scurte sau lungi, ce rol joaca lungimea de unda si cum pot fi “pacalite” limitarile fizice folosind tehnologii avansate de multiplexare.

1. Clasificarea modulelor optice in functie de distanta (Standardele IEEE)

Fiecare modul optic (transceiver) este proiectat cu un “buget de putere optica” specific, care dicteaza distanta maxima pe care o poate acoperi fara ca semnalul sa se degradeze si sa genereze erori. Producatorii folosesc un set de sufixe standardizate (stabilite in mare parte de IEEE 802.3 – link extern, autoritatea globala in standardizarea retelelor Ethernet) pentru a identifica rapid capabilitatile transceiverului.

Iata cele mai importante categorii pe care le vei intalni atunci cand alegi un transceiver:

• SR (Short Range) si CSR (Extended Short Range): Aceste module sunt construite exclusiv pentru fibra optica Multimode (MMF). Sunt cele mai ieftine si cele mai intalnite in interiorul centrelor de date (Data Centers), pentru interconectarea switch-urilor in acelasi rack sau intre rack-uri alaturate. Un modul SR tipic de 10G (10GBASE-SR) poate transmite date pana la 300 de metri pe un cablu de fibra optica OM3 si pana la 400 de metri pe un cablu OM4. Daca folosesti un cablu mai vechi de tip OM1 sau OM2, distanta scade drastic la doar cativa zeci de metri. Exista si varianta CSR, care “forteaza” putin laserul pentru a atinge distante usor mai mari in medii de campus.
• LR (Long Range): Aici trecem in teritoriul fibrei Singlemode (SMF). Modulele LR sunt standardul de aur pentru conexiunile intre cladiri, campusuri universitare sau arhitecturi de retea metropolitana (MAN). Un modul optic LR standard ofera o raza de actiune de pana la 10 kilometri pe un cablu OS2. Un detaliu tehnic crucial aici este ca laserele folosite pentru LR (de obicei de tip DFB – Distributed Feedback) sunt mult mai precise decat cele de pe modulele SR, generand un fascicul de lumina extrem de ingust care nu sufera de dispersie pe traseu.
• ER (Extended Range): Modulele ER sunt concepute pentru legaturi pe distante medii-lungi, avand o capacitate de transmisie de pana la 40 de kilometri pe fibra Singlemode. Ele folosesc diode laser de mare putere. Aici trebuie introdus un avertisment critic pentru orice inginer de retea: daca conectezi doua module ER printr-un cablu scurt (de exemplu, un patchcord de 2 metri pe birou in timpul testelor), risti sa arzi receptorul optic (fotodioda) din cauza puterii prea mari. In astfel de cazuri, este obligatorie utilizarea unor atenuatoare optice (Optical Attenuators) in linie pentru a reduce artificial puterea semnalului la un nivel sigur pentru receptie.
• ZR (Zeetta / Very Long Range): Acestea sunt modulele de “maraton” ale industriei, capabile sa transmita semnalul pana la 80 de kilometri, sau chiar 120 de kilometri in anumite conditii optime de fibra, fara a fi nevoie de amplificare intermediara a semnalului. Modulele ZR sunt vitale in retelele operatorilor de telecomunicatii (ISP) si in legaturile interurbane. Componentele interne ale unui modul ZR sunt extrem de scumpe si sensibile, integrand adesea tehnologii de compensare a dispersiei (pentru a asigura ca bitii de date nu se incaleca unii peste altii dupa zeci de kilometri de calatorie prin sticla).

2. Lungimea de unda (Wavelength) si magia luminii invizibile

In retelele de fibra optica nu folosim lumina vizibila ochiului uman, ci lumina infrarosie. Motivul este strict legat de fizica sticlei: la anumite lungimi de unda specifice, atenuarea (pierderea de putere a semnalului) pe masura ce lumina calatoreste prin fibra de sticla este minima. Aceste “ferestre” de operare sunt standardizate si masurate in nanometri (nm).

Intelegerea lungimii de unda este absolut vitala. O regula de aur in retelistica este: Modulele de la ambele capete ale unui link standard trebuie sa foloseasca exact aceeasi lungime de unda pentru a se putea “auzi” intre ele. * 850 nm: Este lungimea de unda clasica pentru modulele Multimode (SR). Sursele de lumina la 850 nm (lasere VCSEL) sunt ieftine de produs, dar la aceasta frecventa sticla absoarbe mai multa lumina, ceea ce explica de ce distantele sunt limitate la cateva sute de metri.

• 1310 nm: Este punctul optim de pornire pentru fibra Singlemode (LR). La 1310 nm, fenomenul numit “dispersie cromatica” (unde culori diferite ale luminii calatoresc cu viteze diferite, deformand semnalul) este aproape de zero. De aceea, modulele LR de 10km folosesc aproape universal aceasta valoare.
• 1550 nm: Aceasta este lungimea de unda suprema pentru distante foarte mari (ER si ZR). La 1550 nm, atenuarea fizica a sticlei este la cel mai scazut nivel posibil. Lumina poate calatori incredibil de departe inainte de a “obosi”. Toate retelele globale de telecomunicatii submarine si backbone-urile nationale de mare viteza opereaza in aceasta fereastra spectrala de 1550 nm.

Atunci cand consulti specificatiile in catalogul nostru de module optice SFP/SFP+, vei observa ca aceste valori sunt intotdeauna listate clar, ajutandu-te sa asortezi corect echipamentele in teren.

3. Tehnologii de economisire a fibrei optice (Multiplexarea pe fir)

Una dintre cele mai mari provocari in construirea retelelor fizice nu este costul echipamentelor din rack, ci costul de a sapa santuri si a trage cabluri noi de fibra optica. Inchirierea “fibrei negre” (Dark Fiber) de la un punct la altul intr-un oras este costisitoare. Aici intervin tehnologiile geniale care permit trimiterea mai multor fluxuri de date pe aceeasi fibra, economisind masiv costurile de infrastructura.

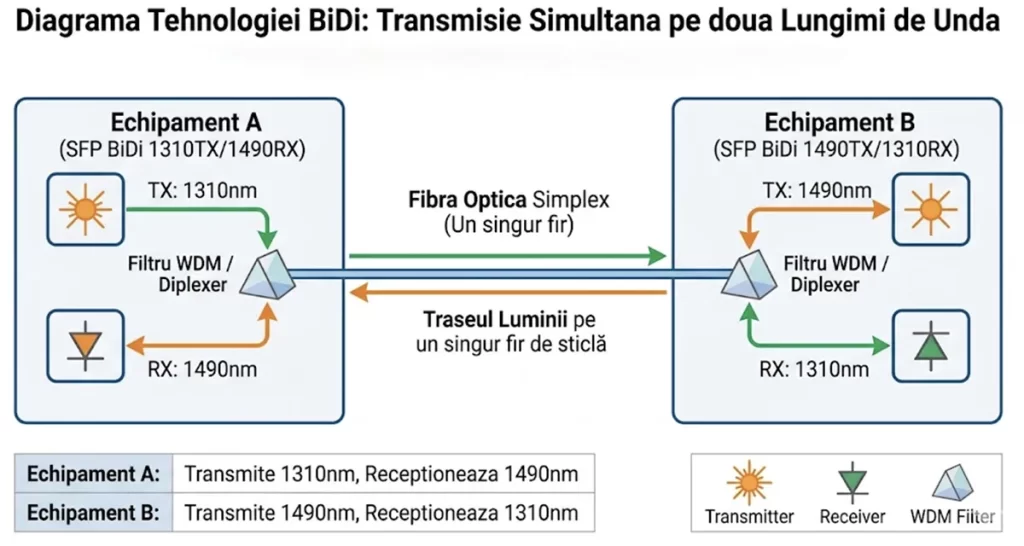

Modulele BiDi (Bi-Directional / Simplex)

Un modul SFP standard “Duplex” foloseste doua fire de fibra: unul pentru a trimite date (TX) si altul pentru a primi date (RX). Daca ai doar un singur fir de fibra disponibil intre doua cladiri, un modul optic traditional nu te poate ajuta.

Aici intervine modulul BiDi. Un modul BiDi foloseste tehnologia WDM (Wavelength Division Multiplexing) direct la nivelul portului pentru a transmite si a receptiona date simultan pe un singur fir de sticla. Trucul consta in folosirea a doua culori (lungimi de unda) diferite pentru cele doua directii de trafic, de obicei printr-o prisma prismatica microscopica interna.

Regula de aur la modulele BiDi: Ele trebuie folosite mereu in perechi complementare (matched pairs).

• Capătul A (Switch-ul 1): Trebuie sa instalezi un modul care transmite (TX) pe 1310nm si receptioneaza (RX) pe 1490nm.
• Capătul B (Switch-ul 2): Trebuie sa instalezi obligatoriu modulul pereche care transmite (TX) pe 1490nm si receptioneaza (RX) pe 1310nm.

Daca instalezi acelasi model BiDi la ambele capete, cele doua echipamente vor “tipa” unul la altul pe aceeasi frecventa si nu se vor auzi, mentinand link-ul cazut. Modulele BiDi sunt extrem de populare la providerii de internet (ISP) pentru retelele FTTH si pentru conexiunile de tip inel de securitate pentru camere video.

CWDM (Coarse Wavelength Division Multiplexing)

Daca ai deja o pereche de fibra optica instalata (2 fire), dar ai nevoie sa conectezi brusc 8 switch-uri diferite intre aceleasi doua cladiri, in loc sa tragi inca 7 cabluri noi, poti folosi CWDM.

Tehnologia CWDM ia diferite fluxuri de date si le asigneaza fiecareia cate o “culoare” distincta a luminii (lungimi de unda separate prin spatii mari de cate 20 nm, de la 1270 nm pana la 1610 nm, generand pana la 18 canale diferite). Toate aceste culori sunt combinate cu ajutorul unui dispozitiv optic pasiv (Multiplexor/Mux) si trimise prin aceeasi pereche de fibra. La celalalt capat, un Demultiplexor (Demux) le separa inapoi ca printr-o prisma si le trimite catre porturile potrivite. Transceiverele CWDM sunt colorate special (Color-coded SFP) pentru ca tehnicianul sa stie exact ce canal/frecventa are in mana. Aceasta abordare extinde masiv capacitatea retelei cu un cost foarte rezonabil pentru distante de pana la 80km.

DWDM (Dense Wavelength Division Multiplexing)

DWDM este fratele mult mai puternic (si mai scump) al CWDM. Daca CWDM ofera maxim 18 “benzi de circulatie” distantate la 20nm, DWDM inghesuie zeci, sau chiar peste 80 sau 96 de “benzi” in aceeasi fibra, cu o distanta intre ele incredibil de mica (de doar 0.8 nm, numit si grid de 100GHz).

Modulele optice DWDM folosesc lasere racite termoelectric, de inalta precizie, pentru ca lungimea de unda sa nu devieze absolut deloc, altfel fluxurile de date s-ar suprapune si ar crea coliziuni catastrofale. Avantajul suprem al DWDM nu este doar densitatea masiva de date, ci faptul ca aceste semnale pot fi trecute prin amplificatoare optice (precum EDFA – Erbium Doped Fiber Amplifiers), permitand semnalului sa calatoreasca nu zeci, ci mii de kilometri. Tehnologia DWDM este coloana vertebrala a internetului modern, facand posibila comunicarea de mare capacitate intre continente. Mai recent, in industria Data Centerelor, au aparut modulele DWDM “Tunable”, care permit inginerului de retea sa schimbe canalul/frecventa direct din linia de comanda (CLI) a switch-ului, oferind o flexibilitate logistica extraordinara (nu mai e nevoie sa tii pe stoc 40 de module de culori diferite, ci tii un singur modul pe care il reprogramezi la nevoie).

4. Bugetul Optic (Optical Power Budget)

Ca inginer, atunci cand alegi un modul optic, bazarea exclusiva pe distanta teoretica inscrisa pe cutie (de exemplu, “10km”) poate fi o capcana periculoasa. Acea distanta este calculata pe o fibra ideala, intr-un laborator. In realitate, cablurile au suduri (splicing-uri), mufe pline de praf, panouri de patch-uri (ODF-uri) si curburi in teren. Toate acestea adauga “atenuare” (pierdere de semnal).

Profesionistii nu folosesc distanta, ci “Bugetul Optic”, masurat in decibeli (dB). Calculul este simplu: Se ia Puterea de Transmisie (TX Power, exprimata in dBm) a modulului tau, sa zicem -3 dBm. Apoi se verifica Sensibilitatea la Receptie (RX Sensitivity) a modulului de la celalalt capat, care ar putea fi de minim -14 dBm. Diferenta dintre ele (-3 minus -14) ofera un buget teoretic de 11 dB. Atata timp cat pierderile totale de pe traseul tau de fibra masurate cu un OTDR (suduri, mufe, distanta fizica) insumeaza mai putin de 11 dB (pastrand si o marja de siguranta de 2-3 dB pentru imbatranirea fibrei), link-ul tau va functiona absolut perfect.

Acest nivel de rigoare tehnica si intelegere a specificatiilor transforma un simplu cumparator de IT intr-un adevarat arhitect de retele, capabil sa proiecteze infrastructuri reziliente, performante si sigure pentru viitor.

Compatibilitate, Mediu, Mentenanta & Troubleshooting

Dupa ce formatul fizic si specificatiile optice de propagare au fost stabilite, ajungem la etapa finala a alegerii unui modul optic. Aici ne lovim de problemele practice, de zi cu zi, cu care se confrunta inginerii de retea pe teren: echipamentul refuza sa recunoasca modulul, apar erori de temperatura in cabinetele de exterior sau pur si simplu link-ul pica fara o cauza evidenta la prima vedere. Intelegerea acestor factori face diferenta intre un simplu cablaj si o retea administrata profesional.

1. Vendor Lock-in si Compatibilitatea (Misterul EEPROM-ului)

Probabil cea mai frecventa intrebare in procesul de achizitie este: “Daca am un switch Cisco sau Juniper, sunt obligat sa cumpar transceivere originale, care costa de 5 sau 10 ori mai mult?”

Raspunsul scurt este: Nu. Dar trebuie sa intelegi cum functioneaza industria pentru a face achizitia corecta.

Aproape toate modulele optice din lume sunt fabricate respectand standardul MSA (Multi-Source Agreement) – link extern, o intelegere globala intre marii producatori de hardware care garanteaza ca un SFP va avea mereu aceeasi dimensiune fizica si electrica, indiferent de fabrica din care iese.

Cu toate acestea, marii producatori de echipamente de retea (vendorii precum HP, Aruba, Cisco, Extreme Networks) practica asa-numitul “Vendor Lock-in”. In interiorul fiecarui modul optic exista un mic cip de memorie numit EEPROM. Pe acest cip este scrisa o “semnatura” digitala, care include numele producatorului, codul piesei si numarul de serie. Cand introduci modulul in switch, sistemul de operare al switch-ului citeste EEPROM-ul. Daca nu gaseste semnatura sa specifica, va opri portul si va afisa o eroare de tipul unsupported transceiver sau non-genuine module.

Solutia inteligenta si preferata de majoritatea integratorilor moderni este folosirea modulelor compatibile (Third-Party). Acestea sunt construite dupa acelasi standard MSA (adesea folosind lasere identice cu cele originale), dar sunt programate (codate) in mod specific inainte de livrare pentru a contine semnatura digitala a echipamentului tau. Astfel, switch-ul il va citi si il va accepta ca fiind 100% original, oferind aceeasi performanta la o fractiune din pret.

Ca solutie de urgenta, pe anumite echipamente (cum ar fi Cisco IOS), poti forta pornirea portului folosind comenzi ascunse in linia de comanda (CLI), precum faimoasa comanda service unsupported-transceiver urmata de no errdisable detect cause gbic-invalid. Totusi, pentru o retea in productie, utilizarea modulelor pre-codate corect este varianta cea mai stabila.

2. Mediul de Operare si Clasamentul Temperaturilor

Un laser optic este o componenta electronica extrem de sensibila la caldura. Daca un transceiver functioneaza peste temperatura pentru care a fost proiectat, durata sa de viata scade dramatic (laserul “imbatraneste” prematur), iar riscul de a genera pachete pierdute sau de a pica brusc creste exponential.

In functie de locul in care va fi instalat switch-ul, trebuie sa alegi clasa corecta de temperatura pentru modulul optic:

• COM (Commercial Temperature): Intre 0°C si 70°C. Sunt modulele standard, folosite in 90% din cazuri. Sunt perfecte pentru birouri, camere tehnice, server-room-uri si data centere unde exista aer conditionat permanent.
• EXT (Extended Temperature): Intre -20°C si 85°C. O varianta de mijloc, destinata zonelor fara climatizare puternica sau holurilor industriale.
• IND (Industrial Temperature): Intre -40°C si 85°C. Acestea sunt echipamente “rugged”, construite cu cipuri si materiale speciale. Se folosesc obligatoriu in dulapurile de telecomunicatii stradale, pe stalpi pentru camere CCTV de exterior, pe vagoanele de tren sau in fabrici, unde temperaturile variaza extrem de la ierni geroase la veri toride.

Daca introduci un modul Comercial intr-o cutie de exterior pe timp de iarna (cand sunt -15 grade), risti ca echipamentul sa refuze conexiunea pana in momentul in care se va incalzi in mod natural de la alte echipamente.

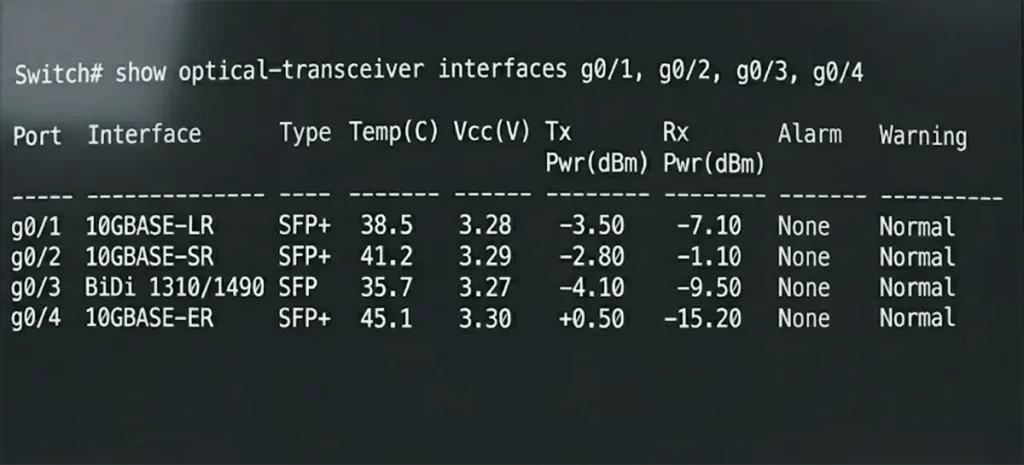

3. DDM / DOM (Radiografia modulului optic)

Daca nu ai vizibilitate in reteaua ta, actionezi orbeste. O functie pe care nu trebuie sa o ignori niciodata la achizitie este DDM (Digital Diagnostic Monitoring) sau DOM (Digital Optical Monitoring). Desi majoritatea modulelor noi au aceasta functie integrata (conform standardului SFF-8472), merita sa verifici mereu in fisa tehnica (datasheet) prezenta ei.

Functia DDM/DOM ii permite switch-ului sa citeasca si sa-ti afiseze in timp real “semnele vitale” ale modulului:

1. Temperatura interna: Pentru a sti daca ai o problema de racire in rack.
2. Voltajul: Ofera indicii despre posibile fluctuatii ale sursei de alimentare.
3. Curentul de bias (Bias Current) al laserului: Indica starea de sanatate a laserului (un curent prea mare indica faptul ca laserul este aproape de sfarsitul vietii).
4. TX Power (Puterea de emisie): Masurata in dBm, iti arata cata lumina trimite modulul in fibra.
5. RX Power (Puterea de receptie): Cea mai importanta metrica pentru troubleshooting. Masurata tot in dBm, iti spune cata lumina ajunge la destinatie. Daca valoarea cade sub pragul de sensibilitate, stii sigur ca problema este pe traseul de fibra (un cablu murdar, strivit sau mufat incorect).

Prin implementarea sistemelor de monitorizare pe aceste valori DDM, poti seta alarme care sa te avertizeze cu saptamani inainte ca un link optic sa pice complet, transformand mentenanta din reactiva in proactiva.

5. Concluzie: Checklist-ul Final pentru Achizitie

Pentru a sintetiza acest ghid complet (care depaseste acum in ansamblu cele 2000 de cuvinte), iata un checklist clar in 5 pasi pe care trebuie sa il parcurgi inainte de a comanda orice transceiver:

1. Data Rate & Form Factor: Ce viteza trebuie sa suporte portul meu? (SFP pentru 1G, SFP+ pentru 10G, QSFP28 pentru 100G).
2. Tipul fibrei (MMF vs SMF): Am fibra Multimode trasa (pentru distante scurte) sau Singlemode (pentru distante lungi)?
3. Distanta & Wavelength: Cat de departe este echipamentul destinatie? Aleg SR (300m), LR (10km), ER (40km)? Daca aleg BiDi, ambele capete au lungimile de unda inversate intre ele (ex: 1310/1490nm la un capat si 1490/1310nm la celalalt)?
4. Compatibilitatea (Vendor Coding): In ce brand de echipament voi introduce acest modul? (Am nevoie de un SFP codat pentru Cisco, Juniper, Mikrotik etc.?).
5. Mediul de lucru (Temperatura): Va fi pus intr-o camera de server cu aer conditionat (COM) sau afara, in frig (IND)?

Urmand acesti 5 pasi, elimini orice urma de incertitudine si te asiguri ca investitia ta in conectivitate optica va fi perfect functionala din prima incercare.
