Ghid Complet al Modulelor Optice: De la SFP (1G) la viitorul 1.6T

Introducere: Fundatia Comunicatiilor Optice Moderne

Intr-o era in care infrastructurile centrelor de date si retelele de telecomunicatii gestioneaza volume de trafic de ordinul zettabytes-ilor, mediul de cupru traditional a atins limitele fizice fundamentale privind distanta si latimea de banda. Solutia tehnologica o reprezinta modulele optice (transceivere), componentele vitale care realizeaza conversia electro-optica la granita dintre echipamentul activ (switch, router, server) si mediul de transmisie (fibra optica).

Un transceiver optic actioneaza ca un convertor bidirectional. Acesta preia semnalele electrice de la interfata echipamentului si le moduleaza intr-un fascicul de lumina (laser sau LED) pentru a le transmite prin mediul optic (Transmitter – TX). Simultan, un semnal luminos este receptionat de pe fibra, iar o fotodioda il transforma inapoi in semnal electric (Receiver – RX).

Designul, dimensiunile si specificatiile acestor componente sunt guvernate de acorduri industriale stricte denumite MSA (Multi-Source Agreement). Aceste standarde garanteaza interoperabilitatea mecanica, electrica si de management (precum magistrala I2C pentru functiile de diagnoza DDM/DOM) intre diversi producatori, eliminand dependenta de o singura sursa hardware.

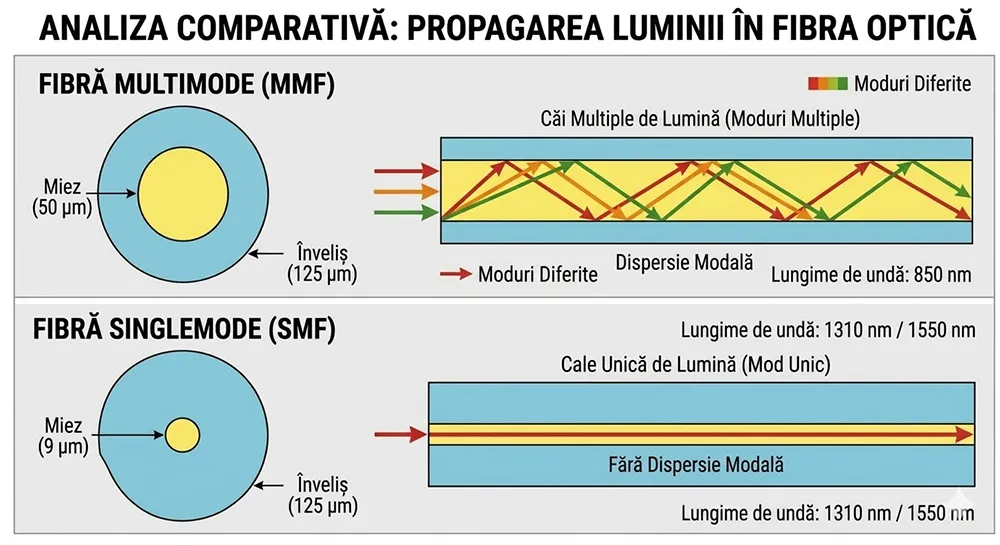

O intelegere fundamentala a mediilor de propagare este necesara pentru selectia corecta a modulelor. Din punct de vedere arhitectural, fibra optica se imparte in doua mari categorii:

• Fibra Multimode (MMF – OM1, OM2, OM3, OM4, OM5): Se caracterizeaza printr-un miez optic cu un diametru mai mare (tipic 50 µm), permitand propagarea simultana a mai multor moduri (raze) de lumina. Din cauza fenomenului de dispersie modala (razele ajung la destinatie cu mici decalaje temporale, cauzand degradarea semnalului), MMF este limitata la distante scurte (pana la 300-400 metri). Modulele destinate acestui mediu utilizeaza surse luminoase de tip VCSEL (Vertical-Cavity Surface-Emitting Laser), operand la o lungime de unda de 850 nm.
• Fibra Singlemode (SMF – OS1, OS2): Dispune de un miez optic extrem de subtire (aproximativ 9 µm), permitand propagarea unui singur mod fundamental de lumina. Eliminarea dispersiei modale permite transmisii pe distante masive (de la 10 km pana la peste 120 km). Modulele SMF integreaza lasere avansate de tip FP (Fabry-Perot), DFB (Distributed Feedback) sau EML, operand pe lungimi de unda superioare: 1310 nm sau 1550 nm.

SFP (1G): Standardul de Baza

Modulul SFP (Small Form-factor Pluggable), recunoscut in industrie si sub denumirea de “mini-GBIC”, a reprezentat o schimbare de paradigma in arhitectura echipamentelor de retea. Prin reducerea semnificativa a dimensiunilor fizice, s-a permis o densitate mult mai mare de porturi pe unitatea de rack (RU). Desi standardul acopera rate de transfer diverse, in retelele Ethernet moderne, SFP este asociat in mod inerent cu viteza de 1 Gigabit per secunda (1 Gbps).

Nomenclatorul si sufixele modulelor SFP definesc in mod clar capabilitatile operationale ale acestora:

• 1000BASE-T (Cupru): Integreaza o interfata RJ-45 direct in modul, permitand utilizarea cablurilor UTP/STP (Cat5e/Cat6) pentru distante de pana la 100 de metri. Este solutia standard pentru extinderea porturilor de cupru pe echipamente eminamente optice.
• 1000BASE-SX (Short Reach): Opereaza pe fibra Multimode la lungimea de unda de 850 nm. Distanta maxima de transmisie depinde de calitatea fibrei, atingand 220m pe fibra OM1 sau pana la 550m pe OM2/OM3, utilizand conectori standard dual LC.
• 1000BASE-LX / LH (Long Reach / Long Haul): Reprezinta un modul optic versatil ce opereaza la 1310 nm. Desi proiectat nativ pentru fibra Singlemode (unde atinge distante de 10 km), standardul permite operarea pe fibra Multimode (pana la 550m), cu obligativitatea utilizarii unui cablu adaptor special (mode-conditioning patch cord) pentru a atenua anomaliile de dispersie la jonctiunea mediilor.
• 1000BASE-EX (Extended Reach): Proiectat exclusiv pentru fibra Singlemode (1310 nm). Beneficiaza de un buget optic superior, acoperind distante de pana la 40 km. Pe distante extrem de scurte (sub 5 km), introducerea atenuatoarelor optice este strict necesara pentru a preveni saturarea receptorului.
• 1000BASE-ZX: Constructie destinata distantelor extreme de pana la 80 km (sau 120 km prin utilizarea fibrelor premium cu atenuare redusa). Se utilizeaza lungimea de unda de 1550 nm, spectru in care sticla de siliciu prezinta o pierdere optica minima per kilometru.

SFP+ (10G): Standardul Actual de Acces

Necesitatea largirii benzii de transmisie pentru aplicatii de virtualizare, agregare de trafic si retele de stocare (SAN) a condus la elaborarea standardului SFP+ (Enhanced Small Form-factor Pluggable). Din perspectiva mecanica, SFP+ pastreaza compatibilitatea fizica perfecta cu generatia anterioara SFP, permitand frecvent utilizarea modulelor de 1G in porturi de 10G (backward compatibility), cu auto-negocierea corespunzatoare a vitezei la nivel hardware.

Specificatiile tehnice interne suporta rate de transfer extinse, insa aplicatia primara o constituie tehnologia 10 Gigabit Ethernet (10GbE).

• 10GBASE-SR (Short Reach): Modulul de referinta pentru conexiunile intra-rack si inter-rack in centrele de date. Functioneaza pe fibra Multimode (850 nm), cu limite de distanta stabilite la 300 de metri pe fibra OM3 si 400 de metri pe OM4.
• 10GBASE-LR (Long Reach): Baza conexiunilor la nivel de campus si retele metropolitane de acces. Utilizeaza fibra Singlemode la 1310 nm, acoperind o distanta garantata de 10 km prin intermediul unor lasere DFB de inalta precizie.
• 10GBASE-ER (Extended Reach): Opereaza la 1550 nm pe fibra Singlemode, fiind proiectat pentru trasee de 40 km. Emisia optica puternica impune instalarea atenuatoarelor (ex: 5dB) daca lungimea traseului optic este mai mica de 20 km, exclusiv pentru protejarea fotodiodei sensibile de receptie.
• 10GBASE-ZR: O specificatie industriala preluata de principalii producatori (precum Cisco, Arista sau Juniper), extinzand capacitatea de transmisie 10GbE pana la 80 km, pe lungimea de unda de 1550 nm. Aceste module integreaza lasere cu stabilitate ridicata si receptoare APD (Avalanche Photodiode) pentru o sensibilitate maxima la receptie.
• Solutiile DAC si AOC: Pentru interconectarea serverelor aflate in acelasi rack (arhitecturi Top-of-Rack), utilizarea modulelor optice separate se dovedeste ineficienta financiar si energetic. Solutia adoptata o reprezinta cablurile DAC (Direct Attach Copper) – cabluri twinaxiale de cupru cu interfete SFP+ pre-atasate – sau AOC (Active Optical Cable) – cabluri de fibra optica pre-terminate cu transmitatoare integrate. Acestea asigura latente minime si un consum energetic redus comparativ cu o conexiune optica clasica.

SFP28 (25G): Arhitectura pentru 5G si Servere Moderne

Expansiunea arhitecturilor cloud hyperscale si implementarea retelelor mobile 5G au demonstrat rapid ca interfetele de 10 Gbps reprezinta un factor de limitare a performantei (bottleneck) la nivelul placilor de retea (NIC) din serverele de inalta densitate. Standardul SFP28 a fost introdus ca solutia tehnica optima, oferind un throughput de 25 Gigabit Ethernet (25GbE) pe o singura banda de transmisie (single-lane).

Denumirea “28” deriva din rata de semnalizare electrica interna de 28 Gbps, care acopera rata utila de date plus overhead-ul necesar pentru protocoalele de corectie a erorilor.

Inovatia arhitecturala a tehnologiei SFP28 consta in concentrarea vitezei pe o singura cale de date, oferind o densitate si o eficienta energetica net superioare abordarilor multi-banda mai vechi.

25GBASE-ER: Versiunea pentru distante extinse (intre 30 km si 40 km, in functie de conditiile de atenuare ale infrastructurii), esentiala pentru retelele front-haul ale infrastructurii 5G, facilitand interconectarea antenelor radio (RRU) cu unitatile de procesare in banda de baza (BBU).

Integritatea semnalului si RS-FEC: Spre deosebire de generatiile precedente, la o rata de semnalizare de 25 Gbps pe o singura banda, atenuarea si dispersia devin critice. Standardul impune adesea activarea tehnologiei RS-FEC (Reed-Solomon Forward Error Correction) la nivelul switch-ului gazda pentru a restabili bit-erorile aparute nativ pe parcursul transmisiei si a mentine stabilitatea legaturii (link-ului).

25GBASE-SR: Opereaza la 850 nm pe fibra Multimode. Datorita latimii de banda ridicate, toleranta la dispersie modala este drastic redusa. Distanta maxima de transmisie este limitata la 70 de metri pe fibra OM3 si 100 de metri pe OM4 (presupunand un protocol FEC activat).

25GBASE-LR: Proiectat pentru fibra Singlemode la 1310 nm. Sustine transmisii de date pe o distanta de pana la 10 km, fiind componenta fundamentala in topologiile moderne de tip Spine-Leaf din centrele de date.

QSFP+ (40G): Tranzitia la Arhitectura Multi-Banda si Conectica MTP/MPO

Odata cu depasirea capacitatii tehnologice de transmitere a 40 Gbps printr-un singur laser serial, industria a adoptat o arhitectura paralela. Astfel a fost dezvoltat standardul QSFP+ (Quad Small Form-factor Pluggable).

Termenul “Quad” indica prezenta a patru benzi (lanes) electrice independente, fiecare operand la o rata de transfer de 10 Gbps (mai precis 10.3125 Gbps). Echipamentul gazda agrega aceste patru fluxuri intr-o singura interfata logica de 40 Gbps. Aceasta tranzitie catre arhitectura multi-banda a impus modificari fundamentale la nivelul infrastructurii optice si a conectorilor utilizati.

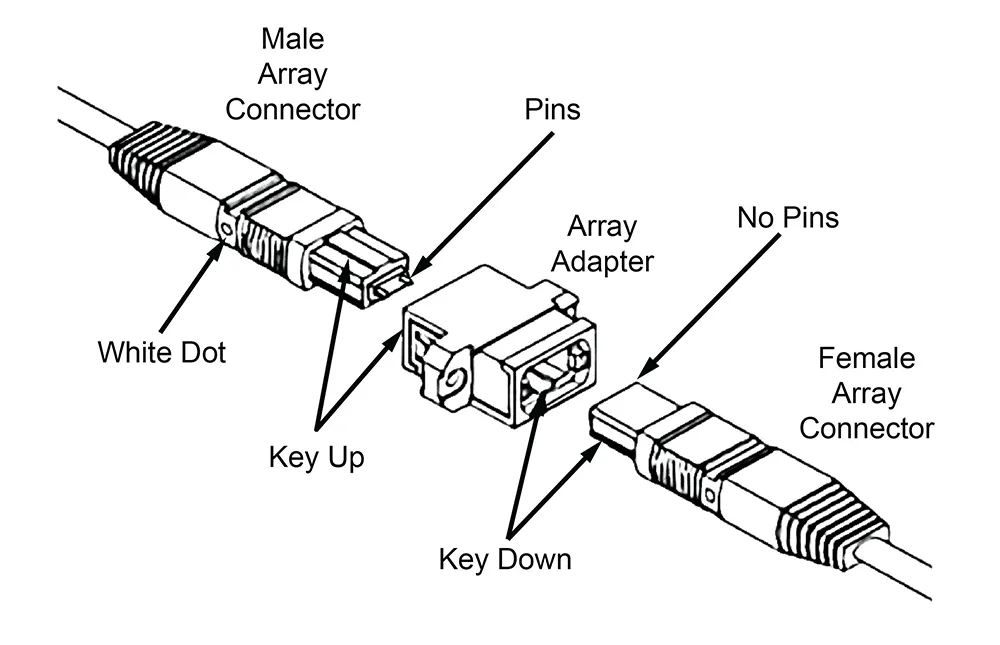

• Conectivitatea MTP/MPO: Pentru distante scurte pe fibra Multimode (40GBASE-SR4), modulul necesita transmiterea si receptionarea a cate 4 fascicule de lumina simultan. Conectorul standard LC (limitat la 2 fire) a devenit insuficient, fiind inlocuit de conectorul MPO (Multi-Fiber Push On) sau de varianta sa cu performante superioare, MTP.
• Alinierea fibrelor: Un cablu MPO standard pentru 40G integreaza 12 fire de fibra optica aliniate intr-o singura matrice. Dintre acestea, sunt utilizate exclusiv 8 fire: cele 4 fire din extremitatea stanga pentru emisie (TX) si cele 4 din extremitatea dreapta pentru receptie (RX). Cele 4 fire centrale raman inactive (dark fibers). Polaritatea acestor cabluri (Tip A, B sau C) este critica pentru stabilirea corecta a legaturii.
• Arhitectura Breakout: Existenta a patru benzi independente permite divizarea logica a unui port de 40G. Prin configurarea switch-ului si utilizarea unui cablu optic de tip splitter (un conector MPO la un capat si patru perechi LC la celalalt), un singur port QSFP+ poate deservi patru servere independente echipate cu interfete de 10G.
• 40GBASE-LR4 (Singlemode): Pentru distante de pana la 10 km, utilizarea cablurilor MPO Singlemode este restrictiva din punct de vedere al costurilor. Modulul LR4 rezolva aceasta problema prin integrarea unui multiplexor WDM intern. Acesta preia cele patru fluxuri de 10G, le emite pe patru lungimi de unda distincte (1271nm, 1291nm, 1311nm, 1331nm) si le combina pe o singura fibra de sticla, permitand astfel utilizarea conectorilor standard Dual LC.

QSFP28 (100G): Standardul de Referinta in Arhitecturile Core

Mentinand aceeasi amprenta fizica (form factor) ca generatia QSFP+, modulul QSFP28 a devenit standardul principal pentru interconectarea centrelor de date moderne. Performanta superioara este obtinuta prin pastrarea arhitecturii cu 4 benzi, dar cu cresterea ratei de transfer a fiecarei benzi de la 10 Gbps la 25 Gbps. Calculul de baza este 4 x 25G = 100G.

Ecosistemul QSFP28 este impartit in patru categorii principale, menite sa optimizeze raportul cost-distanta in diferite scenarii de implementare:

• Integritatea semnalului si importanta FEC: La frecvente de 25 GHz per banda, degradarea semnalului electric si optic este inevitabila. Din acest motiv, operarea link-urilor de 100G impune aproape intotdeauna activarea algoritmilor de corectie a erorilor RS-FEC (Reed-Solomon Forward Error Correction) la nivelul portului gazda. Fara FEC, legatura poate prezenta pierderi masive de pachete chiar daca indicatorul de stare fizica (link status) este activ.
• 100GBASE-SR4: Standardul dominant pentru interconectari intra-rack si Top-of-Rack. Utilizeaza fibra Multimode si conectori MPO-12. Din cauza vitezei ridicate, dispersia limiteaza distanta maxima la 70 de metri pe fibra OM3 si 100 de metri pe OM4, conditia de baza fiind activarea FEC.
• 100GBASE-PSM4 (Parallel Single Mode 4-lane): Dezvoltat pentru distante medii (pana la 500m). Mentine arhitectura cu 4 lasere paralele si necesita conectori MPO cu 8 fire, dar opereaza pe fibra Singlemode. Este o solutie in care modulul optic are un cost redus de fabricatie, in timp ce infrastructura de fibra MPO adauga un cost suplimentar.
• 100GBASE-CWDM4: Optiunea preferata pentru distante de pana la 2 km, ideala pentru arhitecturi leaf-spine extinse. Modulul integreaza o micro-prisma optica ce multiplexeaza 4 lungimi de unda pe o singura fibra de sticla. Desi modulul este mai complex si mai scump decat PSM4, el permite utilizarea infrastructurii clasice cu conectori Dual LC, generand economii majore la nivelul cablarii.
• 100GBASE-LR4: Proiectat pentru distante metropolitane de pana la 10 km. Foloseste lasere DFB precise si necesita fibra Singlemode (OS2) cu conectori LC. De mentionat ca, in majoritatea echipamentelor, porturile QSFP28 ofera compatibilitate retroactiva (backward compatibility), permitand introducerea unui modul QSFP+ de 40G, caz in care portul va negocia viteza inferioara in mod automat.

QSFP-DD (400G): Modulatia PAM4 si Densitatea Extrema

Cresterea exponentiala a traficului generat de retelele 5G si de clusterele de inteligenta artificiala a impus tranzitia rapida catre viteze de 400 Gbps. Acest salt tehnologic a fost materializat prin standardul QSFP-DD (Quad Small Form-factor Pluggable Double Density).

Pentru a atinge latimea de banda necesara, arhitectura optica si electrica a suferit modificari de fond atat la nivel mecanic, cat si la nivel de procesare a semnalului:

• Arhitectura Double Density: Un modul QSFP-DD prezinta un design usor alungit si dispune de un rand dublu de contacte electrice. Aceasta inovatie ii permite sa suporte 8 benzi (lanes) de date, dublu fata de generatiile anterioare. Designul portului de pe switch este conceput astfel incat sa accepte atat module native QSFP-DD, cat si module mai vechi (QSFP28 sau QSFP+), asigurand o tranzitie tehnologica fara inlocuirea brusca a tuturor componentelor.
• Tranzitia catre modulatia PAM4: Pana la standardul de 100G, laserele utilizau modulatia NRZ (Non-Return to Zero), unde existau doar doua stari: laser stins (bit 0) si laser aprins (bit 1). Transmiterea a 50 Gbps pe o singura banda folosind NRZ depaseste capacitatile curente ale siliciului. Solutia implementata este PAM4 (Pulse Amplitude Modulation 4-level). Laserul emite la 4 niveluri distincte de intensitate luminoasa, fiecare nivel reprezentand o combinatie de doi biti (00, 01, 10 sau 11). Astfel, fiecare din cele 8 benzi electrice transporta 50 Gbps, rezultand o capacitate totala de 400 Gbps.
• Managementul Termic si Consumul Energetic (Power Classes): Procesarea complexa a semnalului PAM4 necesita un procesor de semnal digital (DSP) integrat direct in modul. Aceasta componenta genereaza o cantitate masiva de caldura. Un singur modul QSFP-DD de distanta lunga poate inregistra un consum electric de peste 20 Wati (comparativ cu un modul 1G care consuma sub 1W). Din acest motiv, modulele sunt echipate cu radiatoare externe pronuntate (heatsinks), iar proiectarea termica a echipamentelor de retea (airflow si ventilatoare cu turatie inalta) devine un factor critic in faza de implementare.

Module BiDi (Single-Fiber): Arhitectura si Maximizarea Infrastructurii

In topologiile de retea standard, comunicatia optica necesita o pereche de fibre (Dual LC): un fir dedicat exclusiv emisiei de fotoni (Tx) si un al doilea fir dedicat receptiei (Rx). Cu toate acestea, inchirierea fibrei optice (dark fiber) reprezinta o cheltuiala operationala (OPEX) majora. In situatiile in care se epuizeaza firele disponibile dintr-un cablu subteran, extinderea capacitatii impune solutii la nivel de strat fizic.

Solutia tehnologica este reprezentata de modulele BiDi (Bidirectional Optical Transceiver). Acestea permit o comunicare Full-Duplex pe un singur fir de fibra optica, dubland instantaneu capacitatea unei magistrale fizice fara costuri suplimentare de cablare.

• Cum functioneaza (Tehnologia BOSA): Spre deosebire de un SFP standard care dispune de componente separate (TOSA pentru emisie si ROSA pentru receptie), un modul BiDi integreaza un sub-ansamblu complex numit BOSA (Bidirectional Optical Sub-Assembly). In interiorul BOSA exista un micro-filtru optic (WDM splitter) pozitionat la un unghi precis de 45 de grade. Acesta permite laserului de emisie (de o anumita lungime de unda) sa treaca direct spre fibra. Simultan, cand lumina provenita de la celalalt capat al fibrei (avand o lungime de unda diferita) intalneste filtrul, este reflectata si deviata in fotodioda de receptie.
• Regula Perechilor Complementare: Deoarece se utilizeaza un singur fir, lumina de transmisie si cea de receptie trebuie sa aiba frecvente diferite pentru a evita interferentele. Din acest motiv, modulele BiDi opereaza exclusiv in perechi (Upstream si Downstream). Pentru retelele de 1G pe distante de 10-20 km, Partea A transmite la 1310nm si receptioneaza la 1490nm, in timp ce Partea B transmite la 1490nm si receptioneaza la 1310nm. Pentru link-urile de 10G, perechile standardizate sunt, de regula, 1270nm si 1330nm, utilizand lasere DFB (Distributed Feedback) de inalta precizie.
• Importanta Conectorilor (UPC vs APC): Modulele BiDi sunt echipate cu un singur port Simplex LC sau Simplex SC. Deoarece semnalul de emisie si cel de receptie impart acelasi spatiu fizic, fenomenul de Return Loss (lumina reflectata inapoi din cauza imperfectiunilor de pe suprafata fibrei) este critic. In retelele PON (Passive Optical Network) se utilizeaza conectori verzi (APC – Angled Physical Contact), taiati la un unghi de 8 grade, pentru a devia reflexiile in mantaua fibrei. In retelele Ethernet de datacenter, standardul ramane conectorul albastru (UPC – Ultra Physical Contact).

CWDM (Coarse Wavelength Division Multiplexing)

Atunci cand o singura legatura optica nu este suficienta, arhitecturile Data Center si ISP apeleaza la multiplexarea spectrala la scara larga (WDM). Aceasta tehnologie permite combinarea mai multor lungimi de unda independente pe aceeasi pereche de fibra optica, utilizand echipamente pasive de tip Mux/DeMux.

Termenul “Coarse” din CWDM se traduce prin “distantat”. Standardul ITU-T G.694.2 defineste grila CWDM ca fiind formata din 18 canale optice, separate de o distanta spectrala considerabila de 20 nanometri (nm). Spectrul este cuprins intre 1270 nm si 1610 nm.

• Avantajul termic si costul: Datorita distantei de 20nm dintre canale, laserele din modulele SFP CWDM nu necesita racire activa. Chiar daca modulul inregistreaza un drift termic (alunecare a lungimii de unda indusa de incalzire) de 2-3 nm, nu va interfera cu canalul adiacent. Aceasta caracteristica mentine costurile de productie si consumul energetic la un nivel redus.
• Problema “Water Peak” (Varful de Apa): Desi standardul prevede 18 canale, in practica industriala se utilizeaza frecvent doar ultimele 8 canale (intre 1470nm si 1610nm). Motivul rezida in compozitia fibrelor optice mai vechi (standardul G.652.A/B), care contin urme microscopice de ioni de hidroxil (OH-). Aceasta “apa” reziduala din procesul de fabricatie absoarbe masiv lumina in zona de 1383 nm, facand canalele CWDM inferioare inutilizabile pe distante lungi. Doar fibrele moderne de tip “Zero Water Peak” (G.652.D) permit utilizarea intregului spectru de 18 canale.
• Calculele de Insertion Loss: In arhitecturile CWDM, atenuarea introdusa de echipamentul pasiv trebuie calculata riguros. Un echipament Mux/DeMux cu 8 canale introduce o atenuare tipica de 2.5 pana la 3 dB la fiecare capat. Daca un modul SFP CWDM dispune de un buget optic (link budget) de 24 dB, se scad aproximativ 6 dB exclusiv pentru echipamentele de multiplexare, lasand un buget util de 18 dB pentru mediul de transmisie propriu-zis.

DWDM (Dense Wavelength Division Multiplexing)

Pentru a depasi limitarile de capacitate ale tehnologiei CWDM sau pentru a realiza transmisii pe distante de sute de kilometri, industria utilizeaza standardul DWDM. Termenul “Dense” indica o densitate extrema a canalelor. Standardul ITU-T G.694.1 defineste canalele DWDM ca fiind spatiate la doar 0.8 nm (grila de 100 GHz) sau 0.4 nm (grila de 50 GHz). Aceasta precizie permite multiplexarea a 40, 80 sau chiar 96 de canale independente pe un singur fir de fibra.

• Banda C si Amplificarea EDFA: Laserele DWDM opereaza exclusiv intr-o fereastra spectrala ingusta, denumita Banda C (1530 nm – 1565 nm). Aceasta banda ofera atenuarea minima in sticla de siliciu si, fundamental, este singura plaja de frecvente compatibila cu amplificatoarele optice EDFA (Erbium-Doped Fiber Amplifiers). Un echipament EDFA preia semnalul optic atenuat si il amplifica direct in domeniul optic (fara conversie electrica) folosind ioni de Erbiu excitati de un laser de pompare. Aceasta tehnologie sta la baza retelelor de transport optic transcontinentale.
• Racirea Activa (TEC – Thermoelectric Cooling): Devierea lungimii de unda cu doar 0.5 nm a unui laser DWDM ar cauza interferente distructive majore cu canalul vecin (crosstalk). Prin urmare, modulele DWDM sunt echipate obligatoriu cu un micro-racitor termoelectric (TEC). Acesta monitorizeaza si mentine temperatura cristalului laser la valori absolut constante, crescand atat complexitatea de fabricatie, cat si consumul de energie al modulului.
• Dispersia Cromatica: Pe distante de sute de kilometri, impulsurile luminoase sufera fenomenul de dispersie cromatica (lartirea semnalului in domeniul timpului). Pentru viteze de 10G si superioare, infrastructura DWDM necesita instalarea modulelor de compensare a dispersiei (DCM – Dispersion Compensation Modules), care refac integritatea semnalului inainte ca acesta sa fie decodat de receptorul SFP.
• Modulele Tunable (Reglabile): In arhitecturile avansate, gestiunea inventarului pentru zeci de lungimi de unda diferite devine problematica. Solutia o reprezinta modulele DWDM “Tunable”. Aceste transcievere permit inginerului de retea sa modifice dinamic lungimea de unda a laserului (acordare pe orice canal din grila ITU) direct din interfata de comanda (CLI) a echipamentului, oferind o flexibilitate operationala maxima in provizionarea circuitelor optice.

Iata Partea a 4-a, sectiunea finala a acestui ghid exhaustiv. Textul este redactat integral fara diacritice, respecta cu strictete registrul academic si tehnic, si abordeaza in profunzime standardele industriale, protocoalele de stocare si procedurile avansate de mentenanta.

Pentru integrarea finala in WordPress, utilizeaza aceeasi metoda: dublu-Enter la sfarsitul Partii a 3-a pentru a genera un bloc nou, urmat de comanda de lipire (Ctrl + V).

Module Industriale (Extended Temperature): Operarea in Medii Ostile

Desi majoritatea echipamentelor optice sunt proiectate pentru mediul controlat al unui Data Center (cu o temperatura ambientala mentinuta strict in jurul valorii de 21 de grade Celsius), o fractiune semnificativa a infrastructurii globale de telecomunicatii opereaza in conditii de mediu extreme. Echipamentele Edge Computing, retelele 5G Front-haul, sistemele SCADA industriale si cabinetele stradale (FTTx) sunt expuse la variatii termice severe.

Temperatura reprezinta cel mai critic factor de stres pentru componentele optoelectronice, afectand direct fizica emisiei si a receptiei luminoase:

• Efectele temperaturilor scazute (-40 grade Celsius): Contractia materialelor la nivel microscopic poate cauza dezalinierea lentilelor interne fata de miezul fibrei optice. Concomitent, pragul de zgomot (noise floor) al fotodiodei de receptie (APD sau PIN) creste semnificativ, generand erori la nivel de bit (BER – Bit Error Rate). In cazul sistemelor WDM, deriva termica a lungimii de unda (wavelength drift) poate provoca pierderea totala a link-ului.
• Efectele temperaturilor ridicate (+85 grade Celsius): Eficienta cuantica a laserului inregistreaza o scadere dramatica. Pentru a mentine o putere optica de emisie (Tx Power) constanta, circuitul de control trebuie sa injecteze un curent de polarizare (Bias Current) considerabil mai mare. Aceasta supracompensare genereaza caldura suplimentara (thermal runaway), accelerand degradarea componentei si reducand drastic timpul mediu de buna functionare (MTBF).

Pentru a standardiza toleranta termica, specificatiile MSA definesc trei clase operationale, raportate la temperatura carcasei modulului (Operating Case Temperature – Tc):

1. Clasa Comerciala (COM): 0 pana la +70 grade Celsius. Acestea sunt modulele standard, optimizate din punct de vedere al costurilor, destinate exclusiv utilizarii in medii de interior (birouri, camere de servere).
2. Clasa Extinsa (EXT): -20 pana la +85 grade Celsius. Reprezinta un compromis tehnologic frecvent utilizat in echipamentele de distributie metropolitana montate in scari de bloc sau in zone geografice cu clima temperata.
3. Clasa Industriala (IND): -40 pana la +85 grade Celsius. Aceste transcievere sunt proiectate la standarde militare. Ele integreaza circuite (IC) cu toleranta termica superioara, lasere DFB sau EML supuse unor proceduri severe de testare (burn-in testing) si compusi termici (geluri) care isi pastreaza proprietatile de transfer termic inclusiv la inghet. Costul lor de productie este considerabil mai mare, fiind solutia singulara acceptata pentru instalatiile de telecomunicatii externe.

Module Fibre Channel: Arhitectura SAN si Transmisia Fara Pierderi

In paralel cu retelele Ethernet care asigura comunicatia locala si globala, centrele de date moderne gazduiesc o infrastructura optica dedicata exclusiv accesului la date: SAN (Storage Area Network). Aceasta retea asigura interconectarea serverelor cu masivele sisteme de stocare (Storage Arrays).

Diferenta fundamentala intre cele doua arhitecturi rezida in toleranta la erori. Ethernet-ul este nativ un protocol de tip “Best Effort” (in caz de congestie, pachetele sunt eliminate, urmand a fi retransmise de protocoalele de nivel superior, precum TCP). Traficul de stocare, insa, nu tolereaza pierderea niciunui cadru de date. Astfel, protocolul Fibre Channel (FC) a fost dezvoltat ca o arhitectura “Lossless” (fara pierderi), guvernata de un mecanism hardware strict de control al fluxului, bazat pe credite de la port la port (buffer-to-buffer credits).

Desi modulele optice Fibre Channel impartasesc aceeasi amprenta fizica (SFP, SFP+, SFP28) cu variantele Ethernet, diferentele la nivel de firmware, codare a liniei si procesare a semnalului sunt majore:

• Rata de transfer si Generatiile FC: Retelele de stocare utilizeaza trepte de viteza distincte fata de Ethernet. Evolutia tehnologica este marcata de generatii specifice:
  • 8G FC (Gen 4): 8.5 Gbps (Format SFP+).
  • 16G FC (Gen 5): 14.025 Gbps (Format SFP+).
  • 32G FC (Gen 6): 28.05 Gbps (Format SFP28).
  • 64G FC (Gen 7): 57.8 Gbps (Format SFP56, utilizand modulatia PAM4).
• Mecanismul de Auto-Negociere Hardware: O caracteristica tehnica esentiala si obligatorie prin standard a modulelor Fibre Channel este capacitatea de a auto-negocia viteza legaturii in jos (downshift) cu exact doua generatii. Astfel, un modul 32G FC instalat intr-un server de ultima generatie va negocia automat o legatura stabila la 16G sau 8G daca echipamentul de stocare de la celalalt capat utilizeaza o tehnologie mai veche. Procesul se desfasoara la nivel de strat fizic (prin primitive FC), fiind complet transparent pentru sistemul de operare.
• Nomenclatorul SWL si LWL: In ecosistemul SAN, distantele de operare sunt identificate prin termeni specifici. Abrevierile Ethernet (SR, LR) sunt inlocuite de SWL (Short Wavelength Laser) pentru transmisiile pe fibra Multimode (850 nm) in interiorul aceluiasi rack, respectiv LWL (Long Wavelength Laser) pentru legaturile pe fibra Singlemode (1310 nm) destinate replicarii datelor intre centre de calcul aflate la distanta (pana la 10 km).

Arhitecturile Viitorului: Evoluția Rețelelor Optice către 800G și 1.6T

Deși tehnologia 400G a reprezentat un efort de inginerie monumental – introducând modulația PAM4 și standardizând noi formate fizice – în ecosistemul actual, 400G devine rapid noul standard de bază (baseline). Este „calul de povară” al rețelelor Enterprise moderne, al furnizorilor de servicii (ISP) și al centrelor de date regionale. Totuși, arhitectura internetului nu stă pe loc, iar cererea globală de lățime de bandă se dublează, în medie, la fiecare doi-trei ani.

Pentru a înțelege viitorul, trebuie să privim către rețelele jucătorilor masivi (Hyperscalers precum Google, Meta, Microsoft, AWS) și către destinația clară a industriei telecom: standardele de 800G și, mai ales, 1.6T (Terabiți pe secundă).

Motorul Schimbării: Inteligența Artificială și Traficul Est-Vest

Principalul catalizator pentru această cursă a vitezelor nu mai este simplul trafic de internet al utilizatorilor (trafic Nord-Sud, de la server la client), ci traficul intern din centrele de date (trafic Est-Vest, de la server la server).

Explozia Inteligenței Artificiale (AI) și a modelelor de Machine Learning (inclusiv modelele de limbaj mari – LLMs) a schimbat fundamental topologia rețelelor. Antrenarea unui model AI avansat necesită interconectarea a zeci de mii de GPU-uri (unități de procesare grafică) în clustere masive. Aceste GPU-uri trebuie să schimbe volume colosale de date între ele, în timp real. Orice „strangulare” (bottleneck) la nivelul rețelei optice înseamnă că procesoare de zeci de mii de dolari stau inactive, așteptând datele. Latența și lățimea de bandă au devenit elemente critice de infrastructură, forțând trecerea rapidă la 800G și dezvoltarea accelerată a 1.6T.

800G: Puntea de Tranziție și Maturizarea PAM4

În ciuda numelui impresionant, industria privește 800G mai degrabă ca pe o etapă de evoluție naturală, o punte de tranziție critică, decât ca pe o revoluție absolută a fizicii optice. Tehnologia 800G reprezintă, în esență, o scalare inteligentă și o densificare a arhitecturii 400G existente.

• Arhitectura Benzilor (Lanes): Majoritatea transceiverelor 800G de prima generație nu folosesc lasere de 800G (care nu există încă la nivel comercial pentru pluggables), ci se bazează pe o arhitectură de 8 benzi (lanes) a câte 100G fiecare (8x100G). Toate aceste benzi utilizează aceeași modulație PAM4 perfecționată în generația anterioară.
• Formate Fizice (Form Factors): Pentru a acomoda această densitate, industria s-a consolidat în jurul a două formate principale, ambele compatibile retroactiv: OSFP (Octal Small Form Factor Pluggable) și QSFP-DD800 (Quad Small Form-factor Pluggable Double Density).
• Provocarea Termică: Aici apare principala barieră a lui 800G. Un modul 400G consumă în jur de 10-12 Wați. Un modul 800G poate ajunge să consume peste 20-25 de Wați. Într-un switch de rețea cu 32 de porturi, disiparea a peste 800W doar de la modulele optice necesită radiatoare masive și fluxuri de aer reproiectate. Din acest motiv, OSFP este adesea preferat în mediile extreme, având un radiator integrat în carcasa modulului.

1.6T (1.6 Terabiți): Următoarea Frontieră și Schimbarea de Paradigmă

Dacă 800G este o evoluție, 1.6T reprezintă adevăratul salt tehnologic. Pentru a atinge 1.6 Terabiți pe secundă pe un singur port, pur și simplu nu mai putem adăuga benzi suplimentare (16 benzi de 100G ar face cablurile și modulele fizic prea mari și prea ineficiente energetic).

Singura soluție viabilă este dublarea vitezei pe fiecare bandă. Industria trece acum de la benzi de 100G la benzi de 200G (8x200G = 1.6T). Aceasta necesită o împingere a limitelor fizicii semiconductorilor și a procesării de semnal:

1. DSP-uri de ultimă generație și siliciu fotonic (Silicon Photonics) Pentru a modula semnale PAM4 la 200G pe o singură bandă (practic clipind și ajustând intensitatea luminii la viteze halucinante), modulele 1.6T necesită procesoare de semnal digital (DSP – Digital Signal Processors) construite pe arhitecturi de 5nm sau chiar 3nm. De asemenea, miniaturizarea extremă obligă producătorii să integreze componentele optice (lasere, modulatori, fotodiode) direct pe cipuri de siliciu (Silicon Photonics), reducând costurile de producție pe scară largă și îmbunătățind eficiența.

2. Inovații pentru reducerea consumului: LPO și CPO La 1.6T, consumul de energie devine inamicul public numărul unu. Un modul pluggable standard 1.6T ar putea depăși 30W, o valoare nesustenabilă pentru centrele de date. Pentru a rezolva acest blocaj, inginerii lucrează la două abordări radicale:

• LPO (Linear Drive Pluggable Optics): O abordare prin care se elimină complet procesorul DSP gurmand din interiorul modulului optic, bazându-se doar pe amplificatoare analogice liniare. Compensarea și corecția erorilor (FEC) sunt preluate exclusiv de cipul switch-ului. Rezultatul? Latență redusă dramatic și o scădere semnificativă a consumului de energie, menținând totuși formatul „pluggable” (care se poate conecta și deconecta).
• CPO (Co-Packaged Optics): Aceasta este schimbarea absolută de paradigmă pentru viitor. În loc să ai module optice introduse în panoul frontal al switch-ului, tehnologia CPO mută motorul optic direct pe placa de bază, integrându-l pe același substrat cu procesorul de rețea (ASIC). Semnalul electric parcurge doar câțiva milimetri (în loc de zeci de centimetri pe placa de bază clasică), eliminând complet pierderile de semnal și reducând masiv consumul de curent. Panoul frontal al echipamentului va avea doar conectori de fibră optică simpli (MPO sau forme noi), fără componente electronice.

Concluzii si Troubleshooting: Mentenanta Stratului Fizic Optic

Integritatea stratului fizic (Layer 1) este fundamentul oricarei infrastructuri IT. Identificarea rapida a anomaliilor optice reduce semnificativ timpii de intrerupere a serviciilor (downtime). Urmatoarele trei concepte sunt indispensabile pentru operarea si depanarea retelelor optice.

1. Vendor Lock-in si Codarea EEPROM

Un incident frecvent in exploatare se manifesta la inserarea unui modul optic functional intr-un echipament activ (switch sau router). Sistemul de operare al echipamentului raporteaza eroarea “Unsupported Transceiver”, iar portul respectiv este trecut automat in starea de blocare (err-disable).

Acest mecanism restrictiv este cunoscut sub denumirea de Vendor Lock-in. Fiecare modul optic include un circuit integrat de memorie nevolatila, denumit EEPROM. Acest cip, accesat prin magistrala de comunicatie I2C la adresa hexazecimala A0h, contine specificatiile tehnice ale transceiverului, alaturi de o semnatura digitala proprietara. In momentul in care echipamentul interogheaza adresa A0h si nu identifica semnatura algoritmica a propriului brand, comunicatia este intentionat restrictionata.

• Metode de remediere: Adoptarea modulelor optice compatibile (Third-Party) reprezinta abordarea standard in industrie. Producatorii de echipamente compatibile reprogrameaza cipul EEPROM pentru a emula semnatura solicitata de echipamentul tinta. Pentru operatiuni avansate, inginerii dispun de echipamente portabile (Coding Boxes) care permit rescrierea semnaturii EEPROM direct in centrul de date.
• Comenzi de Bypass (Software): Majoritatea sistemelor de operare de retea includ instructiuni ascunse pentru a suprascrie interdictia hardware. In mediul Cisco IOS/NX-OS, de exemplu, executia comenzilor service unsupported-transceiver urmata de no errdisable detect cause gbic-invalid forteaza sistemul sa initializeze portul, ignorand absenta semnaturii valide.

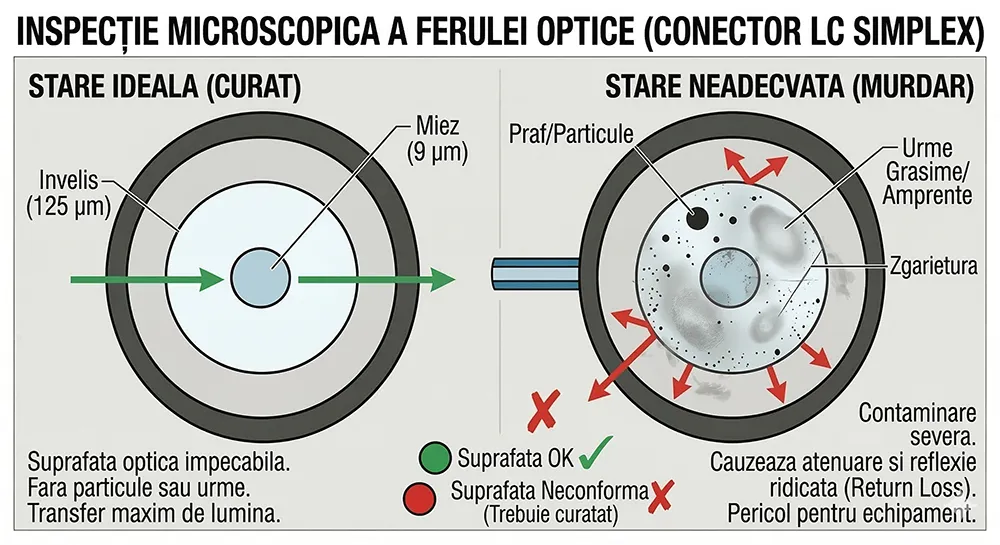

2. Igiena Fibrei Optice (Inspect Before You Connect)

Contaminarea cu micro-particule reprezinta cauza principala a degradarii semnalului optic. Miezul unei fibre Singlemode prezinta un diametru de numai 9 microni. O simpla particula de praf, un reziduu uleios (amprenta) sau o micro-fibra textila aflata pe suprafata ferulei conectorului va obstructiona sau devia fasciculul laser.

Impactul major al contaminarii se manifesta prin cresterea parametrului de Return Loss (cantitatea de lumina reflectata inapoi spre sursa). In cazul modulelor optice de mare putere (variantele ER sau ZR, destinate distantelor de 40-80 km), lumina reflectata de un conector murdar se intoarce direct in cavitatea rezonanta a laserului de emisie, provocand distrugerea fizica imediata a acestuia.

• Procedurile standard de operare interzic categoric curatarea conectorilor prin suflare, deoarece condensul agraveaza obstructia optica.
• Se impune utilizarea exclusiva a instrumentelor profesionale de curatare cu banda din microfibra uscata (de tip “One-Click Cleaner”) si inspectia cu microscoape optice dedicate inaintea oricarei conexiuni fizice.
• Capacele de protectie (dust caps) trebuie mentinute pe porturile modulelor si pe conectorii cablurilor neutilizate in permanenta.

3. Diagnoza Digitala (DDM / DOM) si Parametrii Optici

Tehnologia DDM (Digital Diagnostic Monitoring) sau DOM, standardizata conform MSA si accesibila prin magistrala I2C la adresa A2h, integreaza functiile unui instrument de masura optic direct in circuitul intern al SFP-ului.

Interogarea acestor parametri din interfata liniei de comanda (ex. show interfaces transceiver detail) ofera vizibilitate in timp real asupra starii de sanatate a legaturii:

• Temperatura si Tensiunea (Voltage): Monitorizarea curentilor si a stresului termic la care este supus modulul.
• Tx Power (Puterea de emisie): Intensitatea luminoasa generata de laser, masurata in decibeli-miliwatt (dBm).
• Rx Power (Puterea de receptie): Parametrul fundamental pentru diagnoza stratului fizic, indicand cata lumina ajunge cu succes de la echipamentul distant.

Interpretarea logaritmica si atenuarea semnalului: Valorile puterii optice sunt exprimate in scala logaritmica (dBm). Valoarea de 0 dBm corespunde unei puteri de 1 miliwatt (mW), in timp ce o valoare de -3 dBm reprezinta injumatatirea acestei puteri (0.5 mW).

• Pragul inferior (Sensibilitatea Rx): Orice modul optic prezinta un prag de sensibilitate documentat (ex. -14 dBm). Daca interogarea DDM indica o valoare inferioara (ex. -18 dBm), concluzia tehnica indica o atenuare excesiva pe mediul de transmisie. Cauzele pot fi distante care depasesc bugetul optic, macro-indoiri ale cablului (bending loss) sau calitatea slaba a jonctiunilor mecanice (suduri).
• Pragul superior (Saturatia receptorului): Interconectarea directa a doua module proiectate pentru distante mari (ex. 10GBASE-ZR) prin intermediul unui patchcord scurt este o eroare operationala critica. Puterea uriasa de emisie (care poate atinge +4 dBm) va lovi direct fotodioda sensibila de receptie (APD), provocand fenomenul de saturatie sau chiar arderea electrica a acesteia. In aceste scenarii, este absolut obligatorie instalarea unor atenuatoare optice pasive (ex. 5dB, 10dB) intre portul de receptie si conectorul fibrei optice.
