In era transmisiunilor de date de mare viteza, unde centrele de date migreaza rapid de la arhitecturi 100G catre 400G si 800G (conform standardelor IEEE 802.3bs si 802.3df), toleranta la erori a stratului fizic a scazut la un nivel critic. Bugetele de putere optica devin din ce in ce mai limitate, iar fiecare fractiune de decibel (dB) pierduta se traduce in degradarea serviciilor. De cele mai multe ori, atentia arhitectilor de sistem se concentreaza exclusiv pe performanta switch-urilor Core sau pe sensibilitatea modulelor transceiver de ultima generatie. Totusi, o sursa majora de atenuare – care trece adesea neobservata in faza de proiectare – este reprezentata de calitatea si gestionarea unor patch cord-uri in interiorul cabinetelor de distributie.
Un sistem optic de transmisiuni este la fel de performant precum cea mai slaba veriga a sa. In mediile de inalta densitate (High-Density ODFs), stresul mecanic aplicat cablurilor, macrocurburile si utilizarea unor standarde de fibra inadecvate pentru spatiile restranse sunt principalii factori care duc la degradarea semnalului (scaderea raportului Signal-to-Noise Ratio – SNR) si, implicit, la cresterea ratei de eroare (Bit Error Rate – BER).
Fizica pierderilor: Legea lui Snell, reflexia totala interna si campul modal
Pentru a intelege fundamentul stiintific al degradarii semnalului in aceste patch cord-uri, trebuie sa analizam principiul reflexiei totale interne (Total Internal Reflection – TIR). Lumina calatoreste prin miezul (core) fibrei optice ramanand captiva datorita diferentei de indice de refractie dintre miez ($n_{core}$) si invelis ($n_{cladding}$), conditia obligatorie fiind ca $n_{core} > n_{cladding}$.
Conform Legii lui Snell, exista un unghi critic de incidenta la interfata dintre cele doua medii. Acest unghi critic poate fi calculat folosind formula:

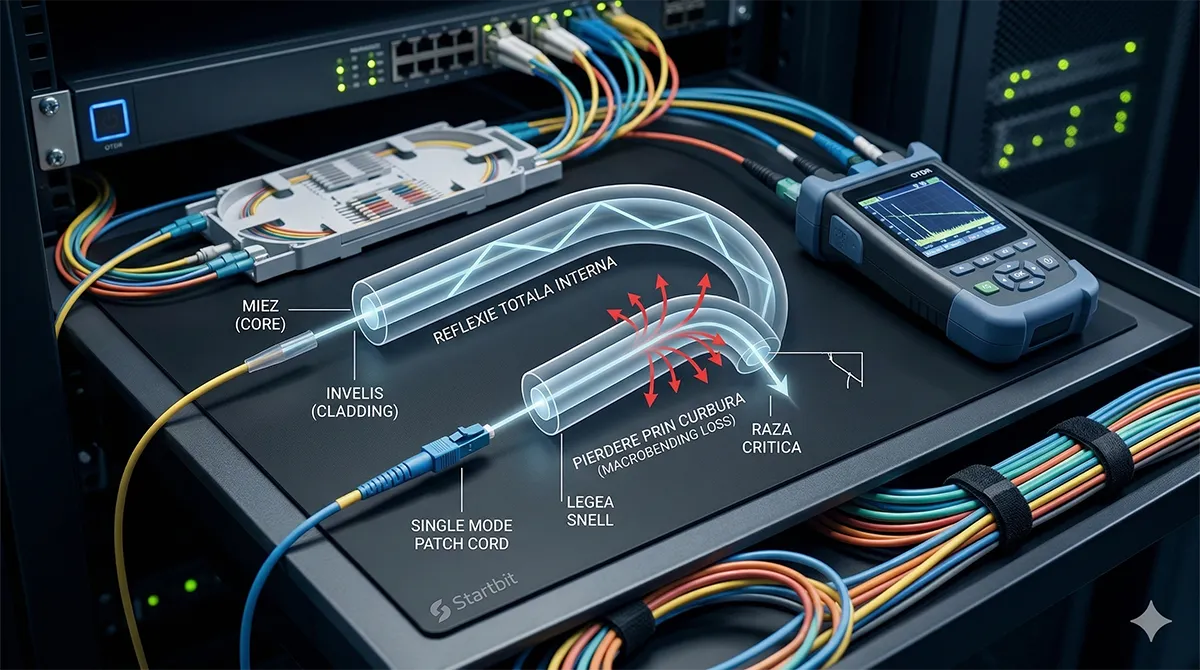

Atunci cand o fibra este indoita mecanic sub o anumita raza (raza critica de curbura), geometria interfetei se schimba. Razele de lumina care anterior se propagau in interiorul miezului la un unghi mai mare decat unghiul critic, in zona curburii intalnesc interfata la un unghi mai mic decat $\theta_c$. Rezultatul direct este ca reflexia totala interna esueaza partial, iar fotonii “scapa” in invelis (cladding), unde sunt absorbiti de stratul de acoperire primar sau dispersati. Aceasta pierdere de energie optica scade dramatic puterea semnalului care ajunge la fotodioda receptorului.
Un alt aspect tehnic major este Diametrul Campului Modal (Mode Field Diameter – MFD). In fibrele single-mode, energia optica nu este confinita 100% in miezul de 9 microni; o mica parte calatoreste prin invelis. La lungimi de unda mai mari (cum ar fi 1550 nm sau 1625 nm), MFD-ul se extinde. Din acest motiv fizic, lungimile de unda superioare sunt mult mai sensibile la pierderile cauzate de indoiri comparativ cu fereastra de 1310 nm.
Macrocurburi vs. Microcurburi: Fenomene mecanice si optice
In operarea retelelor, inginerii de sistem se confrunta cu doua tipuri distincte de stres mecanic, ambele putand fi generate de o selectie slaba sau o instalare defectuoasa a unor patch cord-uri:
Macrocurburile (Macrobending): Acestea apar cand cablul este indoit fizic intr-o curba vizibila cu ochiul liber, a carei raza este mai mica decat specificatiile minime ale producatorului sticlei. Se intampla frecvent la directionarea cablurilor prin organizatoarele de rack subdimensionate sau cand firele atarna liber, formand o bucla stransa sub propria greutate. Dupa cum am explicat anterior, pierderile induse de macrocurburi sunt asimetrice si afecteaza disproportioant lungimile de unda din benzile C si L (1530 nm – 1625 nm).
Microcurburile (Microbending): Reprezinta deformari microscopice axiale, adesea invizibile la o inspectie exterioara a mantalei. Ele apar cand fibra este strivita sau supusa unei presiuni punctuale. O cauza clasica in centrele de date este utilizarea bridelor din plastic (“soricei”) stranse exagerat de tare peste un manunchi de patch cord-uri. O alta cauza este variatia termica: un cablu de proasta calitate, cu o manta care se contracta la temperaturi scazute, va exercita presiune longitudinala pe fibra de sticla, provocand microcurburi si atenuari inexplicabile.
Ingineria fibrei insensibile la curbura (BIF) si Standardul ITU-T G.657
Pentru a combate aceste pierderi fara a compromite diametrul standard al sticlei de 125 microni, industria a creat fibrele optice insensibile la indoire (BIF – Bend Insensitive Fiber). Secretul acestor fibre consta intr-o inovatie la nivel de profil al indicelui de refractie, numita “Trench-Assisted Profile”.
In timpul procesului de fabricatie (MCVD sau VAD), producatorii dozeaza zona imediat adiacenta miezului cu fluor, creand un “sant” (trench) cu un indice de refractie extrem de scazut. Acest sant optic functioneaza ca o bariera impenetrabila, reflectand fortat inapoi in miez modurile optice care incearca sa evadeze atunci cand fibra este supusa unei macrocurburi severe.
Acest progres tehnologic este standardizat de Uniunea Internationala a Telecomunicatiilor (ITU) prin recomandarea G.657. In proiectarea retelelor, este imperativ sa alegeti patch cord-uri in functie de subclasa G.657:
ITU-T G.657.A1: Ofera compatibilitate perfecta cu vechiul standard G.652.D si garanteaza pierderi minime la o raza de curbura de 10 mm.
ITU-T G.657.A2: Este standardul absolut obligatoriu pentru orice Data Center modern. Aceste patch cord-uri suporta o raza de curbura de 7.5 mm. La o bucla completa (360 grade) cu raza de 7.5 mm, atenuarea la 1550 nm nu va depasi 0.5 dB, in timp ce o fibra standard G.652.D ar pierde cativa decibeli buni, intrerupand complet link-ul.
ITU-T G.657.B2 / B3: Reprezinta fibrele ultra-rezistente la curbura (raza de 5 mm), utilizate cu precadere in instalatiile de tip abonat (FTTH indoor), unde cablurile trec in unghi drept pe la colturile peretilor. Trebuie mentionat ca fibrele din clasa B au un MFD usor diferit si pot prezenta mici pierderi la sudura cu o fibra G.652.D clasica.
Diagnosticarea avansata cu OTDR: Metoda Dual-Wavelength
Pentru un tehnician de suport nivel 3 (Tier 3 Support), capacitatea de a diferentia o sudura murdara de o curba prea stransa intr-un manunchi de patch cord-uri este esentiala. Identificarea se face cu ajutorul Reflectometrului Optic in Domeniul Timp (OTDR), utilizand masuratoarea “Dual-Wavelength” (la doua lungimi de unda simultan).
Analiza unui conector/suduri slabe: Daca urma OTDR indica in kilometrul 2 o treapta de atenuare de $0.20 \text{ dB}$ la lungimea de unda de $1310 \text{ nm}$ si o atenuare similara, sa spunem $0.22 \text{ dB}$, la $1550 \text{ nm}$, problema este strict de ordin geometric sau mecanic la nivel de jonctiune (conector zgariat, aliniere proasta a miezurilor).
Analiza unei macrocurburi: Daca in schimb, in kilometrul 2 observati o cadere infima de $0.05 \text{ dB}$ la $1310 \text{ nm}$, dar caderea explodeaza la $1.5 \text{ dB}$ la $1550 \text{ nm}$, diagnosticul este fara echivoc: exista un cablu strangulat sau rasucit sever. Discrepanta uriasa intre cele doua masuratori este semnatura de necontestat a macrocurburii optice.
Calculul matematic al Bugetului de Putere (Link Budget) in ecosistemul 400G
In arhitecturile anterioare de 10G (de exemplu 10GBASE-LR), inginerii beneficiau de un buget optic permisiv de pana la 9-10 dB. Insa, odata cu saltul la viteze de 100G, 400G si 800G, cerintele pentru atenuarea totala a canalului (Channel Insertion Loss) au devenit draconice. De exemplu, un link de tip 400GBASE-DR4 permite o pierdere maxima in canal de numai 3.0 dB.
Acest buget se calculeaza utilizand ecuatia determinista a canalului optic:
Unde:
$P_{RX}$ este puterea receptionata la fotodioda (dBm).
$P_{TX}$ este puterea emisa de laserul SFP/QSFP (dBm).
$\alpha \cdot L$ reprezinta atenuarea liniara a fibrei goale inmultita cu distanta ($\sim 0.25 \text{ dB/km}$ la $1550\text{nm}$).
$\Sigma (A_{splice})$ este suma pierderilor tuturor sudurilor termice (tipic $0.02 – 0.05 \text{ dB}$ per eveniment).
$\Sigma (A_{conn})$ reprezinta suma atenuarilor introduse de conectori, panouri de distributie si acele patch cord-uri utilizate la capete.
$P_{penalty}$ include marja de dispersie, pierderile dependente de polarizare (PDL) si marja de imbatranire a componentelor in timp (Aging Margin).
Daca aveti la dispozitie un buget total de doar $3.0 \text{ dB}$ si trebuie sa realizati o arhitectura cross-connect care necesita 4 elemente de interconectare, utilizarea unor patch cord-uri de calitate mediocra (care pot introduce pana la $0.5 \text{ dB}$ pierdere per conector din cauza excentricitatii ferulei) va risipi $2.0 \text{ dB}$ doar pe cuplaje. Aceasta lasa doar $1.0 \text{ dB}$ pentru atenuarea pe distanta si marja de siguranta, ceea ce va duce inevitabil la o retea instabila.
Modulatia PAM4, protocolul FEC si impactul calitatii fizice
Aici intervine detaliul tehnic care diferentiaza 400G de generatiile trecute. Pentru a atinge aceste latimi de banda, industria a renuntat la codificarea simpla NRZ (Non-Return-to-Zero), care recunostea doar 2 niveluri logice (0 si 1). In schimb, echipamentele moderne folosesc modulatia PAM4 (Pulse Amplitude Modulation 4-level), care transmite doua biti per simbol folosind 4 niveluri de amplitudine optica distincte.
Deoarece “ochiul optic” (Optical Eye Diagram) al semnalului PAM4 este de 3 ori mai mic pe axa verticala comparativ cu NRZ, receptoarele sunt extrem de sensibile la zgomot si la scaderile de putere cauzate de o retea pasiva de slaba calitate. Orice macrocurbura provenita de la niste patch cord-uri tensionate va inchide si mai mult ochiul PAM4.
Pentru a compensa aceasta vulnerabilitate, retelele 400G se bazeaza obligatoriu pe protocolul de corectie a erorilor FEC (Forward Error Correction – tipic KP4 FEC). FEC-ul adauga date redundante pentru a reconstrui matematic pachetele corupte. Daca atenuarea la nivelul stratului fizic depaseste un anumit prag, procesorul FEC din switch va fi suprasolicitat, introducand latente nepermise sau chiar aruncand pachete, ceea ce genereaza fenomenul de “Link Flap”. In medii critice, cum ar fi retelele de supercomputing pentru Inteligenta Artificiala sau platformele financiare de tip HFT (High-Frequency Trading), aceasta intarziere indusa de FEC este pur si simplu inacceptabila.
Concluzie: Optimizarea incepe cu echipamente de precizie
Managementul unei infrastructuri de fibra optica este o stiinta exacta. Intelegerea profunda a conceptelor de macrocurbura si microcurbura ne demonstreaza ca aceste cabluri scurte de conectare nu sunt doar accesorii “de umplutura” in rack, ci componente de inalta precizie a caror geometrie interna si parametrizare chimica dicteaza performanta finala a echipamentelor active de sute de mii de euro.
Implementarea exclusiva a standardului ITU-T G.657.A2 pentru mediile de inalta densitate, respectarea normelor de testare la lungimi de unda duale si renuntarea la practicile nocive de strangere a cablurilor reprezinta baza pentru sustinerea evolutiei telecomunicatiilor. La Start Bit, ne asiguram ca intreaga gama de conectica respecta limitele stricte ale atenuarilor de insertie, protejand bugetul optic al retelei dumneavoastra si garantand o tranzitie fara blocaje catre standardele viitorului.
