Patchcord fibra optica: componenta esentiala pentru retele performante

In infrastructurile de telecomunicatii moderne, performanta unei retele depinde de fiecare componenta din lantul optic. De multe ori, atentia este concentrata pe echipamentele active, insa un patchcordul fibra optica joaca un rol esential in asigurarea unei conexiuni stabile, cu pierderi minime si comportament predictibil.

Fie ca vorbim despre data centere, retele FTTH, backbone-uri sau retele enterprise, alegerea corecta a unui patchcord de fibra optica influenteaza direct atenuarea totala a linkului, calitatea semnalului si usurinta operatiunilor de mentenanta.

Ce este un patchcord de fibra optica

Un patchcord de fibra optica este un cablu optic preconectorizat la ambele capete, utilizat pentru interconectarea echipamentelor si a punctelor de distributie dintr-o retea. Acesta este proiectat pentru a realiza legaturi rapide si sigure intre:

• echipamente active (switch-uri, routere, OLT-uri, media convertoare)

• panouri de distributie optica (ODF-uri)

• patch panel-uri si cutii de jonctiune

Spre deosebire de cablurile optice neconectorizate, patchcordurile sunt terminate si testate din fabrica, ceea ce asigura parametri optici constanti si elimina variabilele introduse de conectorizarea in teren.

Structura si parametri tehnici relevanti

Din punct de vedere constructiv, un patchcord de fibra optica este format din:

• fibra optica (singlemode sau multimode)

• strat de protectie primar (coating)

• mantie exterioara, de regula LSZH sau PVC

• conectori optici conform standardelor

Din punct de vedere tehnic, cei mai importanti parametri sunt:

• pierderea de insertie (Insertion Loss – IL)

• pierderea de reflexie (Return Loss – RL)

• raza minima de curbura

• toleranta mecanica la indoire si tractiune

In retelele de mare viteza, chiar si diferentele mici de pierdere pot avea impact asupra bugetului optic total.

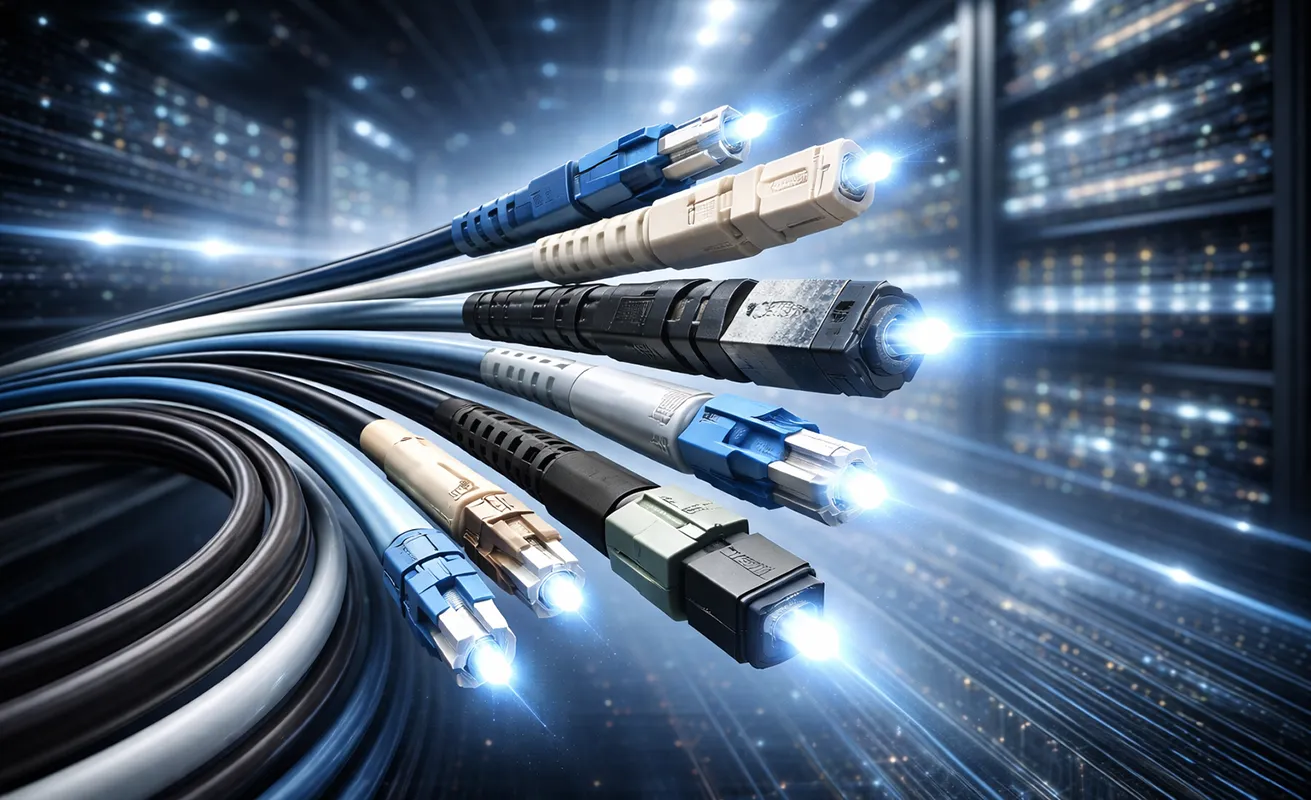

Tipuri de patchcord fibra optica, in functie de aplicatie

Dupa tipul de fibra

• Singlemode (OS2) – utilizat pentru distante medii si lungi, backbone-uri si retele FTTH

• Multimode (OM3, OM4, OM5) – utilizat in special in data centere si retele LAN de mare densitate

Dupa tipul de conector

• LC-LC – standardul actual pentru modulele optice SFP, SFP+ si SFP28

• SC-SC – utilizat frecvent in ODF-uri si retele PON

• LC-SC – pentru interconectarea echipamentelor diferite

• MPO/MTP – pentru aplicatii de foarte mare densitate (40G, 100G, 400G)

Dupa finisarea conectorilor

• UPC – pierderi reduse, utilizare generala

• APC – reflexie foarte mica, recomandat in retele PON si CATV

Importanta lungimii corecte a patchcordului fibra optica

Un patchcord de fibra optica ales corect din punct de vedere al lungimii contribuie semnificativ la calitatea instalarii. Patchcordurile prea scurte pot genera tensiuni mecanice in conectori, iar cele prea lungi duc la bucle inutile si management deficitar al cablurilor.

In data centere, lungimea optima a patchcordurilor ajuta la:

• mentinerea unui airflow corect in rack

• acces rapid la porturi

• reducerea riscului de erori in timpul interventiilor
