Fibra optica este coloana vertebrala a retelelor moderne de comunicatii. De la retelele metropolitane de date, infrastructura backhaul a operatorilor telecom si pana la retelele FTTH sau retelele industriale, toate au in comun un element esential: fiabilitatea conexiunilor optice. Aceasta fiabilitate este determinata in mare masura de calitatea sudurii fibrei optice si de modul in care aceasta este protejata. Sudura realizata corect, urmata de o protectie adecvata, asigura o imbinare durabila, cu pierderi minime si rezistenta la factorii de mediu. In cele ce urmeaza, vom analiza pas cu pas procesul complet de sudura si protectie a fibrei, cu exemple concrete si recomandari practice pentru profesionistii din domeniu.
Pregatirea corecta a fibrei optice
Orice sudura de calitate incepe cu o pregatire impecabila. Primul pas este decaparea corecta a mantalei si a stratului acrilic. Se folosesc unelte dedicate pentru decapare, adaptate tipului de fibra: singlemode, multimode sau curbabile. Stratul acrilic trebuie indepartat complet pe o lungime de aproximativ 3-4 cm, fara a afecta invelisul de sticla. O presiune prea mare sau o unealta uzata poate crea microfisuri care vor compromite sudura.
Urmatorul pas este curatarea fibrei. Se foloseste alcool izopropilic cu puritate de minimum 90% si servetele fara scame. Se recomanda curatarea de la capatul decapat catre mantaua exterioara, cu o miscare lina, fara rotire. Orice urme de praf, grasime sau resturi de coating pot afecta calitatea sudurii si trebuie eliminate complet. Curatenia in timpul pregatirii este critica – orice contaminare va compromite imbinarea.
Taierea (cleaving-ul) este etapa care finalizeaza pregatirea. Se foloseste un cleaver de precizie, calibrat si cu lama in stare buna. Taietura trebuie sa fie perpendiculara (ideal 90 ± 0.5°), neteda si fara bavuri. O taietura imperfecta duce la aliniere incorecta in splicer si pierderi optice semnificative. In retelele critice, o taietura proasta poate insemna un defect permanent.
Sudura propriu-zisa: fuziunea capetelor de fibra

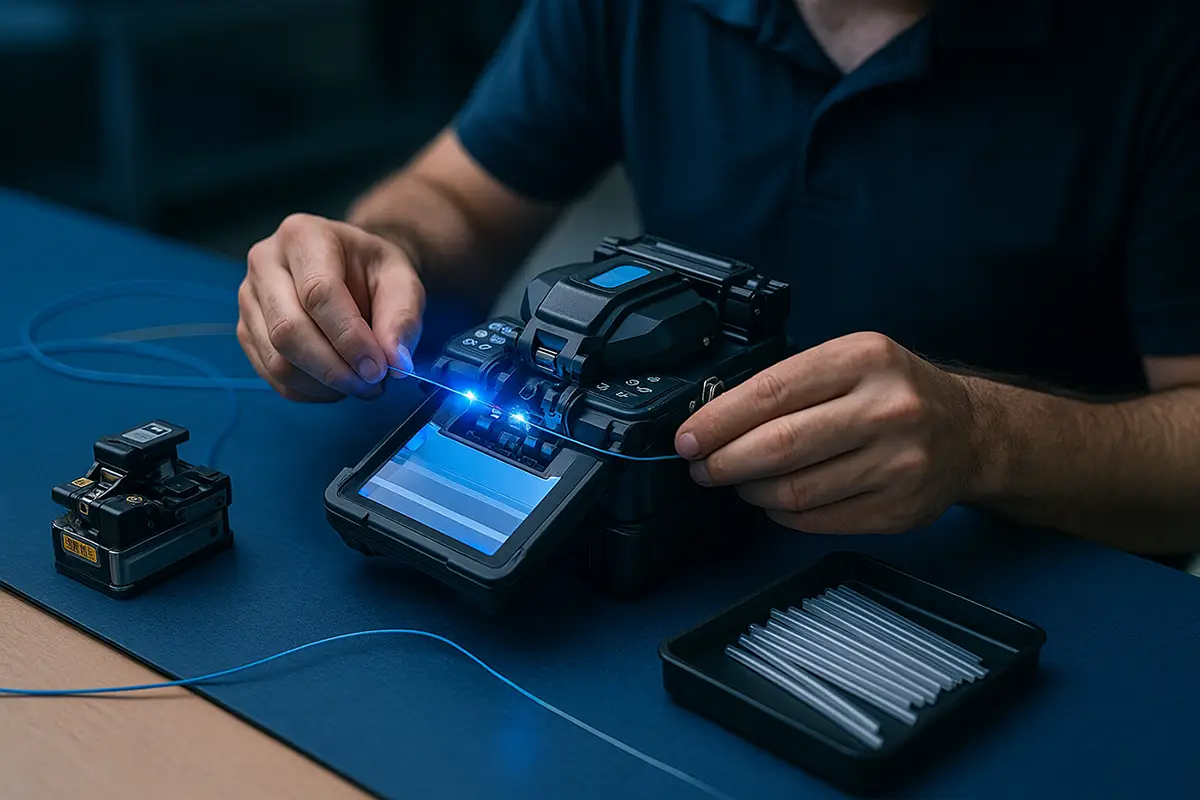

Dupa pregatirea fibrelor, acestea se introduc in splicerul optic, care foloseste un arc electric pentru a le topi si a le imbina. Exista doua tipuri principale de aliniere: pe invelis (cladding alignment) si pe miez (core alignment). Desi alinierea pe cladding este mai rapida si mai ieftina, pentru retele profesionale este recomandata alinierea pe miez, datorita preciziei superioare. Modelele performante de splicer optic ofera pierderi medii de sub 0.03 dB, compatibile cu cerintele operatorilor.
Splicerul analizeaza automat pozitia fibrelor, tipul acestora si genereaza arcul electric cu parametri adaptati. Totusi, este esential ca electrozii sa fie curati si calibrati, iar mediul de lucru sa fie ferit de vant, umiditate sau praf. Electrozii uzati pot genera arcuri instabile si suduri incomplete. Recomandarea este sa se inlocuiasca periodic, conform instructiunilor producatorului.
Dupa finalizarea sudurii, splicerul afiseaza o estimare a pierderii optice. In mod ideal, aceasta ar trebui sa fie sub 0.05 dB. In caz contrar, sudura se repeta.
Protectia sudurii: tuburi termo si casete dedicate
Zona de sudura, desi aparent solida, ramane fragila mecanic si sensibila la socuri, umiditate sau vibratii. Protectia corecta este absolut necesara. Cea mai raspandita metoda este utilizarea de tuburi termo-contractabile. Acestea contin o tija metalica de rigidizare, un adeziv interior si un invelis exterior din poliolefine. Dupa pozitionare, tubul se incalzeste in cuptorul splicerului, se contracta si sigileaza imbinarea. Aplicarea corecta a tubului este esentiala: trebuie sa acopere complet zona topita si sa se contracte uniform, fara sa lase goluri.
Dupa aplicarea tubului termo, sudura se introduce intr-o caseta speciala, impreuna cu celelalte imbinari. Aceste casete de sudura ofera canale de fixare, protectie mecanica si management al fibrelor. Se recomanda evitarea suprapunerii sau tensionarii fibrelor, precum si respectarea razei minime de curbura (min. 30 mm pentru singlemode). In caz contrar, pot aparea pierderi optice ascunse, greu de detectat in faza de testare.
Pentru organizarea profesionala in rack-uri sau camere de distributie, se folosesc ODF-uri, compatibile prevazute cu spatii pentru casete si patchuri. Acestea permit integrarea usoara a sudurilor si conectarea la echipamente active prin patchcorduri SC, LC sau FC.
Verificare si testare
Imediat dupa sudura si protectie, este obligatorie verificarea vizuala. Se poate folosi o sursa de lumina vizibila (VFL) pentru a detecta eventualele scapari de lumina sau microfisuri. In retelele critice, se foloseste reflectometrul OTDR, care masoara pierderea, reflectivitatea si localizeaza exact fiecare sudura.
Rezultatul unei suduri corecte este un eveniment cu pierdere si reflexie minime. Valorile mai mari necesita reinspectie si, eventual, refacerea imbinarii. Pentru fiecare sudura, valorile masurate trebuie inregistrate, mai ales in proiectele cu cerinte SLA.
Resurse, standarde si echipamente recomandate
Sudura fibrei optice nu este o activitate experimentala. Ea se face dupa standarde precise, stabilite de organizatii internationale. Una dintre cele mai importante surse de informatii este The Fiber Optic Association (FOA), care publica ghiduri tehnice, proceduri de inspectie si instructiuni de lucru pentru toate tipurile de retele.
Pentru a realiza o sudura corecta, echipamentele folosite trebuie sa fie fiabile si testate. Start Bit ofera o gama completa de unelte, consumabile si echipamente pentru profesionisti: splittere PLC, tubulete termo, casete de sudura, cutii de jonctiune si instrumente de testare. Toate produsele sunt disponibile pe startbit.ro, cu livrare rapida din stoc si suport tehnic specializat.
