In peisajul in continua expansiune al telecomunicatiilor moderne, gestionarea latimii de banda a devenit o provocare zilnica pentru inginerii de sistem si tehnicienii de fibra optica. Odata cu proliferarea retelelor 5G, a arhitecturilor de edge computing si a centrelor de date bazate pe virtualizare masiva, standardul traditional de 10 Gigabit Ethernet (10G) a inceput sa devina un blocaj (bottleneck) la nivelul stratului de acces. In acest context de performanta critica, industria a facut tranzitia catre un nou nivel de baza pentru servere si comutatoare (switch-uri), bazandu-se pe implementarea extensiva a porturilor si transceiverelor de tip sfp28.
Acest ghid tehnic este redactat special pentru tehnicienii si arhitectii de retea, oferind o analiza aprofundata a modului de functionare, a limitarilor fizice, a standardelor de compatibilitate si a bunelor practici necesare atunci cand se manipuleaza un modul sfp28 intr-un mediu de productie aflat sub tensiune.

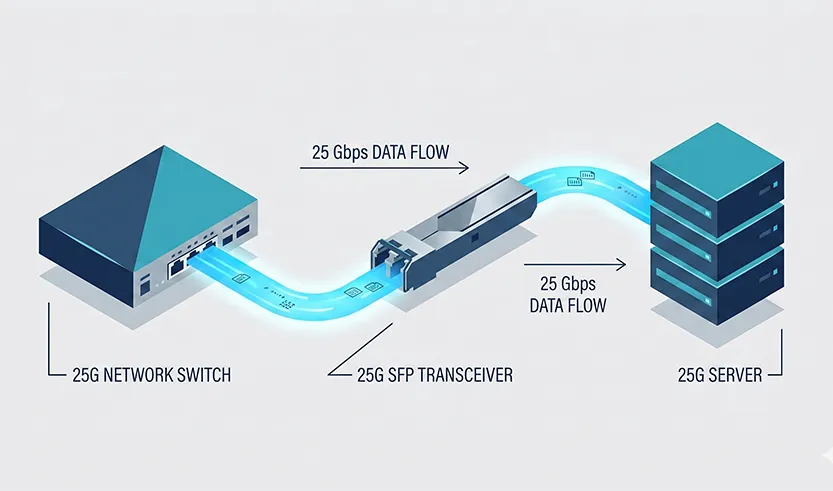

1. Ce reprezinta la nivel fizic si logic standardul sfp28?
Pentru a intelege functionalitatea unui modul sfp28, trebuie sa analizam specificatiile fizice si de semnalizare. Denumirea in sine provine de la “Small Form-factor Pluggable”, in timp ce numarul “28” indica rata maxima de transfer a benzii electrice interne, care este capabila sa ruleze la 28 de Gigabiti pe secunda. Desi rata nominala de date utila pentru retea este de 25 Gbps (conform standardului 25GBASE-R), capacitatea suplimentara pana la 28 Gbps este strict rezervata pentru algoritmii de codare a liniei si, cel mai important, pentru overhead-ul generat de protocoalele de corectie a erorilor (FEC – Forward Error Correction).
Spre deosebire de saltul tehnologic masiv care a fost necesar pentru a trece direct de la 10G la 40G (care a implicat 4 benzi fizice a cate 10G in interiorul unui modul mai mare), dezvoltarea interfetei sfp28 a fost gandita ca o evolutie eleganta pe o singura banda (single-lane). Aceasta alegere arhitecturala a dus la un consum redus de energie si a pastrat dimensiunile fizice miniaturizate pe care tehnicienii le cunosc deja de la clasicele module de 1G sau 10G. Modul in care semnalizarea electrica de mare viteza este gestionata la nivelul placii de baza a echipamentului gazda este reglementat foarte strict la nivel global, cu documentatii tehnice exhaustive intretinute si publicate de comitetul de standardizare IEEE 802.3 Ethernet Working Group, organismul responsabil cu validarea performantelor in mediile de transmisie.
Pentru inginerii care proiecteaza legaturi critice, implementarea conexiunilor bazate pe sfp28 ofera cel mai bun raport intre costul per gigabit, densitatea porturilor pe unitatea de rack (RU) si consumul termic (power envelope), fiind astazi standardul de facto pentru conexiunile “Top of Rack” (ToR) din centrele de date.
2. Compatibilitatea hardware si avantajele form-factor-ului
O provocare frecventa pe santierele de instalare este managementul diferitelor generatii de echipamente. Un avantaj major din punct de vedere mecanic si electronic este ca un modul sfp28 are fix aceeasi dimensiune fizica (amprenta) cu predecesoarele sale, SFP si SFP+.
Acest aspect se traduce intr-o compatibilitate retroactiva excelenta. In majoritatea implementurilor enterprise de top, un port capabil de 25G de pe un switch modern va accepta fara probleme inserarea unui modul SFP+ de 10G mai vechi. Dupa inserare, portul isi va negocia automat (sau va putea fi setat manual din linia de comanda) viteza inferioara de 10 Gbps. Invers insa, introducerea unui transceiver optic sfp28 de 25G intr-un sasiu vechi proiectat exclusiv pentru 10G nu va functiona la capacitate maxima, iar in multe cazuri nu se va initializa deloc, portul ramanand in stadiul de eroare sau “err-disable”.
Pentru personalul de interventie (NOC), acest detaliu inseamna flexibilitate. Migrarea de la 10G la 25G intr-o retea metropolitana nu trebuie sa fie un proces simultan si brutal, care presupune intreruperea integrala a serviciilor. Se pot upgrada intai switch-urile centrale la noile interfete capabile sa sustina module sfp28, pastrand link-urile vechi la 10G spre servere, urmand ca ulterior cartile de retea din servere sa fie inlocuite treptat in ferestre de mentenanta planificate.
3. Tipuri de module, conexiuni hibride si medii de transmisie optica
Alegerea interfetei corecte pentru fiecare link in parte reprezinta fundatia unui design de retea fara latenta. Pentru porturile sfp28, optiunile de conectare acopera intregul spectru de nevoi, de la cativa centimetri pana la zeci de kilometri:
- Transceivere SR (Short Reach): Sunt concepute pentru a opera peste fibra optica Multimode (MMF), de preferat pe arhitecturi moderne OM4 sau OM5. Acestea folosesc lasere VCSEL cu emisii la o lungime de unda de 850 nm si sunt solutia optima si economica pentru distante sub 100 de metri.
- Transceivere LR si ER (Long Reach / Extended Reach): Destinate fibrei optice Singlemode (SMF). Opereaza folosind lasere de precizie inalta in spectrul 1310 nm sau 1550 nm, putand acoperi distante metropolitane si rurale intre 10 kilometri (LR) si 40 de kilometri (ER), necesitand in acelasi timp tolerante minime la imbinari si atenuari extrem de mici la nivel de patch panel.
- Conexiuni DAC (Direct Attach Copper): Pentru distante extrem de scurte in interiorul aceluiasi rack (1 pana la 5 metri), se prefera cablurile twinaxiale din cupru care au mufele sfp28 pre-atasate la ambele capete. Sunt solutii de interconectare total pasive sau activ-amplificate cu o latenta minima, dar sunt rigide, grele si blocheaza fluxul de aer pe masura ce se aglomereaza spatiul din spate.
- Conexiuni AOC (Active Optical Cable): Acolo unde limitarea de distanta si flexibilitatea devin obstacole majore pentru cuprul DAC, inginerii recurg la cabluri optice active. Pentru a aprofunda modul in care greutatea redusa si imunitatea la interferente transforma aceste componente, puteti studia ghidul tehnic privind rolul unui AOC 25G SFP28 in retelele moderne: cand si de ce. Cablul AOC integreaza laserele in carcasa mufei, inlocuind firele grele de cupru cu fibra optica interna, oferind libertate de pozare superioara in organizatoarele de cabluri.
4. Agregarea capacitatilor: Tranzitia logica catre platforme QSFP
Un sfp port care functioneaza la 25 Gbps rezolva problema congestiei la nivel de acces (conexiunea dintre servere sau aparate de stocare si switch-ul ToR). Totusi, pe masura ce switch-urile aduna zeci de astfel de magistrale de 25G, conexiunea de uplink catre nucleul retelei (core) are nevoie de capacitati agregate net superioare pentru a nu genera gatuiri pe traseu (oversubscription ratio sever).
Aici intervine formatul multilane QSFP (Quad Small Form-factor Pluggable). Principiul arhitectural de baza in retelele actuale presupune ca patru benzi electrice independente provenite de la patru porturi sfp28 pot fi muxate sau agregate direct intr-un port masiv QSFP28, atingand un throughput curat de 100 Gbps. In anumite scenarii specifice unde echipamentele dicteaza conexiuni duble de inalta siguranta, magistralele de 25G pot fi comasate cate doua. Pentru solutii intermediare si topologii specifice anumitor vendori care cauta cresterea treptata a backhaul-ului, agregarea se poate realiza prin integrarea unui modul optic 50G QSFP28 cu doua cai (2x25G). Folosirea cablurilor de tip “breakout” care se ramifica de la un port QSFP in switch-ul principal catre porturile independente sfp28 ale serverelor reprezinta astazi o norma in designul eficient de cablare a datacenterelor.
5. Bune practici, atenuari si mentenanta la nivel fizic
Cresterea vitezelor de transfer peste limita de 10G aduce o scadere dramatica a marjelor de eroare premise din punct de vedere mecanic si optic. Daca in cazul conexiunilor Gigabit un tehnician putea ignora o micro-zgarietura pe o mufa, in domeniul frecventelor inalte gestionate de un modul sfp28, regulile se schimba drastic.
- Inspectia vizuala si curatarea la nivel microscopic Standardul fundamental impune obligativitatea absoluta a inspectarii oricarui conector LC (Lucent Connector) inainte de a fi introdus in receptaculul modulului transceiver optic. La rate de 25G, cea mai fina urma de praf, ulei tegumentar din amprente sau reziduuri de pe echipamentul de protectie provoaca dispersie optica, ridicand imediat valoarea de “Insertion Loss” si generand reflexii parazite catre laserul emitator (Return Loss). O procedura stricta presupune folosirea instrumentelor din clasa “click-to-clean” direct pe conectorii fibrei, proceduri extrem de bine reglementate in protocoalele de munca de catre institutii globale de avizare precum The Fiber Optic Association (FOA), a caror documentatie este de baza pentru orice specialist in sudura optica.
- Protocoale FEC (Forward Error Correction) obligatorii Datorita faptului ca raportul semnal/zgomot (SNR) este mult mai precar la 28 Gbps fata de vitezele mai mici, specificatiile porturilor impun folosirea FEC. Algoritmii precum RS-FEC (Reed-Solomon) preiau in timp real pachetele defectate pe o legatura slaba de cupru sau fibra si le reasambleaza pe baza unui cod de redundanta matematic. Un tehnician trebuie sa se asigure intotdeauna ca switch-ul are activa functia FEC corespunzatoare lungimii de cablu, in caz contrar interfata bazata pe sfp28 va refuza conectarea (link down) sau, mai rau, va avea scaderi periodice de performanta inexplicabile si pierderi enorme de pachete.
- Diagnoza prin telemetrie DDM (Digital Diagnostic Monitoring) Verificarea de la distanta a starii fizice a portului previne caderile dezastruoase din mediul enterprise. Transceiverele sfp28 profesionale includ cipuri independente de masurare in timp real a parametrilor de voltaj (Vcc), temperatura laserului (extrem de critica la incarcari maxime pe rack), curentul aplicat diodei de emisie si nivelurile de putere optica masurate in dBm atat la transmisie cat si la receptie (Tx/Rx Power). Trasarea graficelor din consola sau prin SNMP pe baza acestor indici ofera inginerului abilitatea de a inlocui in mod proactiv un sfp28 imbatranit sau afectat termic cu mult timp inainte de cedeze complet in productie, garantand calitatea contractuala a serviciului uptime.
In concluzie, adoptarea extinsa a standardului de interfata conectabila cu 25 Gbps reprezinta piatra de temelie pe care se construiesc in prezent autostrazile viitorului in IT. Operarea, mentenanta corecta si dimensionarea termica precisa a acestor module miniaturizate ofera afacerilor din tehnologie latimea de banda absolut necesara pentru prelucrarea volumelor uriase de date, stabilind de altfel ritmul si fluiditatea tuturor serviciilor critice gazduite in cloud.
