Cum Extinzi Capacitatea Unei Fibre Optice – Multiplexoare CWDM

Imperativul Economic si Tehnic al Extinderii Capacitatii de Fibra Optica

Explozia volumului de date generat de inteligenta artificiala, analiza Big Data, procesarea edge computing si serviciile de cloud hibrid a pus o presiune fara precedent pe infrastructurile fizice de comunicatie. In mod traditional, cresterea cerintelor de latime de banda era rezolvata prin instalarea de noi cabluri de fibra optica. Cu toate acestea, in mediile urbane aglomerate, in centrele de date de mare densitate si pe traseele metropolitane (MAN) sau interurbane (WAN), lucrarile civile de sapatura si pozare a cablurilor noi implica costuri financiare urias de mari, timpi lungi de executie si proceduri administrative complexe de autorizare.

O strategie inteligenta de extindere capacitate fibra optica nu se mai bazeaza pe cresterea numarului fizic de fire de sticla din pamant sau din paturile de cablu, ci pe maximizarea eficientei si a vitezei de transmisie pe fasciculele deja instalate (cunoscute si sub denumirea de dark fiber). Optimizarea mediului pasiv prin tehnologii moderne de multiplexare, conectica de inalta densitate si transceivere optice de ultima generatie permite multiplicarea de zeci sau chiar sute de ori a debitului de date, protejand in acelasi timp investitiile initiale in infrastructura.

Tehnologii Core pentru Extindere Capacitate Fibra Optica

Pentru a multiplica latimea de banda pe un traseu existent, inginerii de retea si responsabilior de achizitii IT au la dispozitie mai multe metode avansate. Alegerea tehnologiei optime depinde de distanta de transmisie, topologia retelei, tipul de fibra instalat (singlemode OS2 sau multimode OM3/OM4/OM5) si bugetul de capital (CapEx) alocat.

Multiplexarea in Lungime de Unda (WDM)

Multiplexarea in lungime de unda (Wavelength Division Multiplexing – WDM) reprezinta cea mai eficienta si raspandita metoda pentru o extindere capacitate fibra optica pe distante medii si lungi. Principiul de baza consta in transmiterea simultana a mai multor semnale optice pe o singura fibra, utilizand lungimi de unda (culori de lumina) diferite.

• Coarse Wavelength Division Multiplexing (CWDM): Definit de standardul ITU-T G.694.2, CWDM utilizeaza o spatiere larga intre canale (20 nm), acoperind spectrul intre 1270 nm si 1610 nm. Permite combinarea a pana la 18 canale independente pe o singura pereche de fibra optica monomod. Este o solutie rentabila pentru retele campus sau MAN pe distante de pana la 40-80 km, deoarece nu necesita lasere climatizate sau amplificatoare optice scumpe.
• Dense Wavelength Division Multiplexing (DWDM): Reglementat strict prin standardele ITU-T G.694.1, DWDM foloseste o spatiere mult mai stransa intre canale (100 GHz, 50 GHz sau chiar 12.5 GHz in retelele flex-grid), concentrata in principal in benzile C (1530-1565 nm) si L (1565-1625 nm). Aceasta tehnologie permite agregarea a peste 80-96 de canale optice pe o singura pereche de fibra, fiecare canal putand transporta viteze de 100G, 400G sau 800G. DWDM permite o extindere de ordinul terabitilor si este ideala pentru conexiuni Data Center Interconnect (DCI) si retele de transport pe distante foarte lungi.

Optica Paralela si Conectica MPO/MTP

In interiorul centrelor de date si al retelelor enterprise locale (LAN), extinderea capacitatii se realizeaza predominant prin utilizarea transmisiei paralele. Spre deosebire de transmisia duplex clasica (o fibra pentru TX, una pentru RX), optica paralela utilizeaza conectori multifibra de tip MPO (Multi-fiber Push-On) sau MTP.

Prin integrarea de solutii profesionale precum un MPO patchcord de mare densitate cu 8, 12, 24, 48 sau 72 de fibre intr-o singura ferula compacta, latimea de banda a porturilor poate fi multiplicata considerabil:

• Arhitecturi Breakout 400G / 800G: Un port switch de 400G (cum ar fi 400G BASE-DR4) poate fi subdivizat prin cabluri de breakout MPO-to-LC in patru legaturi independente de 100G (100G BASE-FR), optimizand gradul de utilizare al echipamentelor active.
• Densitate Spatiala Extrem de Ridicata: Inlocuirea conectorilor duplex LC cu interfete MPO permite o amprenta fizica redusa in rack, eliberand spatiu pretios si facilitand extinderea ulterioara fara modificari structurale. Integratorii aleg frecvent aceasta cale pentru a mentine scalabilitatea pe termen lung.

Modulatia Avansata si Optica Coerenta

Pe langa multiplexarea fizica a fibrelor sau a lungimilor de unda, cresterea capacitatii se obtine prin cresteri ale eficientei spectrale. Progresele in domeniul procesoarelor de semnal digital (DSP) au permis trecerea de la modulatia simpla NRZ (Non-Return-to-Zero) la PAM4 (Pulse Amplitude Modulation 4-Level) pentru distante scurte si medii, si la modulatii coerente QPSK / 16-QAM / 64-QAM pentru distante mari.

Pentru aplicatiile de mare densitate, echipamentele moderne utilizeaza transceivere avansate cum ar fi modulele 100G SFP-DD de inalta densitate, care permit dublarea densitatii de porturi pe linie fata de factorii de forma traditionali. Conform specificatiilor detaliate in arhitectura Cisco Routed Optical Networking, optica compacta (format QSFP-DD-ZR si OSFP-ZR) permite transmisia direct din switch a semnalelor 400G DWDM pe distante de peste 120 km fara echipamente transponder intermediare, reducand complexitatea si costul total de posesie (Total Cost of Ownership). De asemenea, perspectiva de ansamblu privind evolutia acestor infrastructuri poate fi consultata pe pagina oficiala dedicata solutiilor Cisco Optical Networking.

Comparatie Tehnica intre Metodele de Extindere a Capacitatii

Criteriu de Evaluare	CWDM (Coarse WDM)	DWDM (Dense WDM)	Optica Paralela (MPO/MTP)	Cablare Traditionala Duplex (LC)
Raport Canal / Fibra	Pana la 18 canale pe o pereche de fibra	80+ canale pe o pereche de fibra	8 pana la 24 fibre intr-un singur conector	Strict 1 legatura pe o pereche de fibra (1:1)
Distanta Maxima de Operare	40 km – 80 km	Sute sau mii de km (cu amplificare EDFA)	100 m – 2 km (standarde SR4 / DR4)	Dependenta de transceiver (100 m – 40 km)
Complexitate Implementare	Scazuta (instalare echipamente pasive)	Medie catre Ridicata (necesita aliniere canale)	Scazuta (sisteme modulare Plug & Play)	Extrem de Ridicata (lucrari civile / pozare)
Cost CapEx Initial	Moderat	Ridicat	Scazut catre Moderat	Foarte Ridicat (manopera + cablu + canalizatie)
Cost OpEx pe Lung Termen	Scazut	Scazut catre Moderat	Minim (fara consum energetic)	Ridicat (ocupare spatiu si mentenanta traseu)
Aplicatie Principala	Retele Campus, legaturi MAN	DCI, Retele Core de Transport	Data Center High-Density, Intra-Rack	Retele mici sau trasee neaglomerate

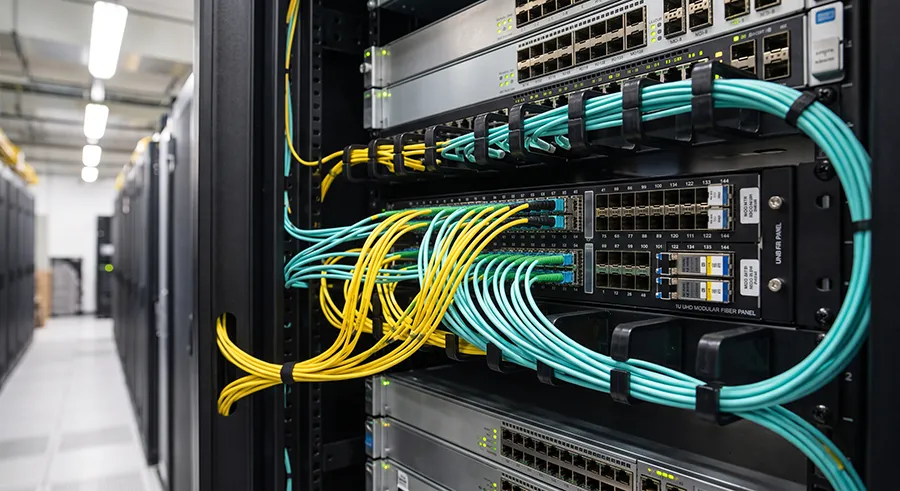

Infrastructura Pasiva: Rolul Enclosure-urilor Ultra High Density (UHD)

O abordare moderna de extindere capacitate fibra optica nu poate ignora importanta infrastructurii pasive de suport. Pe masura ce densitatea conectorilor si numarul de fire cresc exponential, gestionarea fizica a fibrei devine o provocare critica. Fara o organizare impecabila, aglomerarea cablurilor in rack conduce la degradarea semnalului optic si la blocarea fluxurilor de aer necesare racirii echipamentelor active.

Modularitatea si Flexibilitatea Casetelor MPO

Ghidul de bune practici recomanda utilizarea unui enclosure fibra optica de inalta densitate in format modular 1U, 2U sau 4U. Aceste unitati permit instalarea de casete hibride Plug-and-Play (de exemplu MPO-la-LC sau MPO-la-MDC/SN).

Avantaje:

• Scalabilitate Granulara: Operatorii pot adauga casete suplimentare pe masura ce cererea de latime de banda creste, fara a perturba conexiunile deja existente in celelalte sloturi.
• Tranzitii de Viteza Fara Intrerupere: Tranzitia de la o retea 10G/40G la una 100G, 400G sau 800G se realizeaza simplu, prin schimbarea casetei frontale si a patch-cord-ului, pastrand intacte cablurile principale de trunk instalate in spate.

Managementul Razei de Curbura si Protectia Mecanica

Fibrele optice de inalta densitate utilizate in procesul de extindere capacitate fibra optica sunt extrem de sensibile la atenuarile cauzate de macrobending si microbending. Indoirea excesiva a unui cablu produce scurgeri de lumina din miezul de sticla, conducand la cresteri masive ale ratei de eroare (BER – Bit Error Rate) si posibile intreruperi de legatura.

Enclosure-urile profesionale de fibra optica integreaza ghidaje speciale de plastic, mandrine de curbura si canale de rutare care garanteaza respectarea razei minime de curbura (de obicei 30 mm sau 15 mm pentru fibre insensibile la indoire de tip G.657.A2/B3). De asemenea, sertarele telescopice sau culisante permit accesul securizat la tavele de sudura sau la casete fara a aplica tensiuni mecanice pe cablurile adiacente.

Impactul Asupra Racirii si Eficientei Energetice in Data Center

Un aspect frecvent ignorat la operatiunile de extindere capacitate fibra optica este impactul termic si ventilatia in cadrul centrelor de date. Atunci cand sute sau mii de patch-cord-uri sunt adaugate necorespunzator in partea frontala a rack-urilor, acestea formeaza un baraj fizic care blocheaza evacuarea aerului cald sau admisia aerului rece.

Echipamentele active (switch-uri core, rutere, servere AI) care opereaza la viteze de 400G si 800G genereaza cantitati masive de caldura. Un flux de aer restrictionat forteaza ventilatoarele echipamentelor sa ruleze la turatie maxima, crescand consumul de energie si riscul de supraincalzire sau oprire neprogramata (thermal throttling).

Prin utilizarea enclosure-urilor UHD cu management integrat al cablurilor (cable managers orizontale si verticale) si a cablurilor de trunk de diametru redus (2.0 mm sau 1.6 mm), se mentin culoarele de aerisire libere. Aceasta optimizare pasiva contribuie direct la reducerea indicelui PUE (Power Usage Effectiveness) al centrului de date si la prelungirea duratei de viata a echipamentelor active.

Bune Practici de Testare, Verificare si Certificare

Procesul de extindere capacitate fibra optica nu se incheie odata cu conectarea fizica a echipamentelor. Pentru a garanta o transmisie fara erori la viteze gigabit si terabit, este obligatorie parcurgerea unor etape riguroase de testare si certificare conform ghidurilor industriale standardizate.

Calculul Bugetului de Putere Optica (Optical Power Budget)

Fiecare componenta pasiva adaugata pe traseu (multiplexor CWDM/DWDM, caseta MPO, conector LC, sudura prin fuziune) introduce o pierdere de insertie (Insertion Loss – IL). Inainte de punerea in functiune, inginerii trebuie sa insumeze atenuarile teoretice ale tuturor elementelor si sa se asigure ca valoarea totala nu depaseste toleranta maxima admisa de transceiverele optice folosite.

• Atenuare fibra OS2: ~0.35 dB/km la 1310 nm, ~0.2 dB/km la 1550 nm.
• Pierdere per pereche de conectori MPO premium: 0.25 dB – 0.35 dB.
• Pierdere per multiplexor MUX/DEMUX DWDM: 1.5 dB – 3.5 dB (in functie de numarul de canale).

Inspectia Optica si Curatarea Conectorilor

Peste 80% din problemele de retea optica sunt cauzate de suprafete terminale murdare sau deteriorate ale conectorilor. La densitati mari de conectica MPO, o singura particula de praf pe o ferula cu 12 sau 16 fibre poate distruge transmisia pe multiple canale sau poate zgaria iremediabil sticla la conectare.

Procesul de instalare trebuie sa respecte cu strictete standardul IEC 61300-3-35:

1. Inspectie: Inspectarea vizuala a conectorului cu un microscop video de fibra.
2. Curatare: Utilizarea instrumentelor speciale de curatare uscata (click-cleaners) sau cu solventi dedicati fara reziduuri.
3. Re-inspectie: Validarea curateniei inainte de introducerea in adaptor/port.

Masuratori OTDR si Dispersie

Pentru legaturile multiplexate DWDM de mare viteza, testarea simpla a pierderii de putere (Tier 1) este insuficienta. Este necesara o caracterizare avansata a fibrei (Tier 2):

• Testare OTDR (Optical Time-Domain Reflectometer): Pentru identificarea punctuala a tuturor evenimentelor pe traseu (suduri, indoituri stranse, conectori) si masurarea pierderilor de reflexie (Return Loss / ORL).
• Masurarea Dispersiei Cromatice (CD) si a Dispersiei de Mod de Polarizare (PMD): La viteze de peste 100G per canal pe distante lungi, dispersia poate distorsiona pulsurile luminoase, facand imposibila decodarea corecta a semnalului la receptie fara compensare adecvata.

Planificarea unei Strategii de Extindere Sustenabile

Extinderea capacitatii de fibra optica reprezinta o decizie strategica de infrastructura care permite organizatiilor sa raspunda rapid la cerintele dinamice ale pietei digitale. Fie ca se opteaza pentru multiplexarea in lungime de unda DWDM/CWDM pe distante lungi sau pentru arhitecturi paralele MPO de mare densitate in data center, succesul proiectului depinde de calitatea componentelor pasive alese si de rigoarea executiei tehnice.

Alegerea unor enclosure-uri si patch panel-uri modulare, proiectate conform ultimelor standarde de densitate si management al razei de curbura, asigura un mediu stabil, protejat si usor de scalat. O investitie corect planificata in echipamentele pasive elimina blocajele de performanta, reduce consumul de energie prin optimizarea fluxului de aer si garanteaza o tranzitie fluida catre viitoarele generatii de tehnologii optice de 1.6 Terabiti.
