Evolutia rapida a retelelor de transport de date si cresterea masiva a volumului de informatii procesate in centrele de date moderne impun cerinte stricte asupra infrastructurii pasive. In timp ce atentia este adesea orientata catre echipamentele active de comutatie si modulele optice de mare viteza, performanta globala si fiabilitatea retelei depind direct de calitatea si organizarea sistemului de cablare pasiva. In acest ecosistem, alegerea si configurarea corecta a unui enclosure fibra optica reprezinta un element fundamental pentru asigurarea scalabilitatii, protectiei mecanice si managementului termic la densitati ridicate.
Odata cu adoptarea arhitecturilor de calcul paralel dedicate inteligentei artificiale, topologiile de retea trec prin transformari majore. Utilizarea legaturilor de tip breakout pentru a interconecta switch-uri Spine/Leaf si noduri de calcul genereaza o concentrare fara precedent de fibre optice pe unitatate de rack (U). Fara o solutie adecvata de incaseta si organizare, riscul de degradare a semnalului optic din cauza atenuarilor excesive sau a gestionarii necorespunzatoare a razei de curbura creste semnificativ.

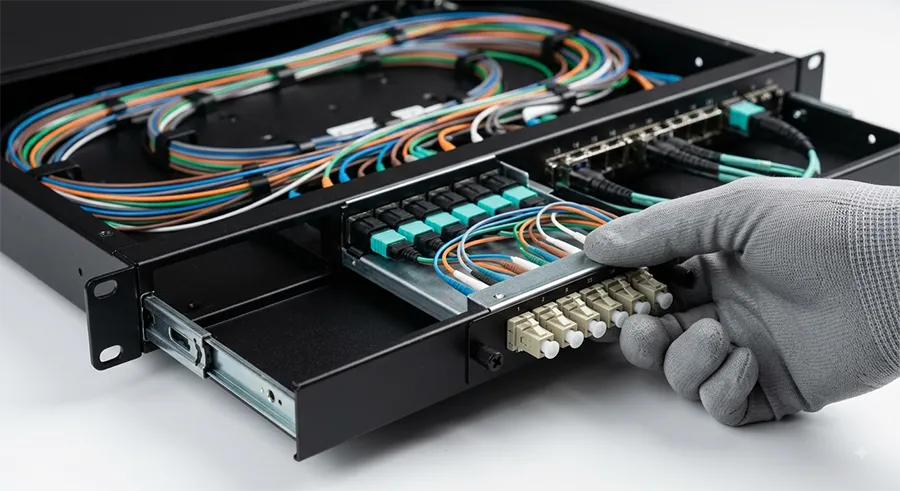

Rolul Critic al unui Enclosure Fibra Optica in Retelele de Mare Densitate
Un enclosure (sau caseta/carcasa de distributie optica) indeplineste mai multe functii esentiale in cadrul unui centru de date sau al unui nod de comunicatii:
- Protectie fizica si mecanica: Protejeaza jonctiunile, sudurile (splices) si conectorii optici impotriva tensiunilor mecanice, prafului si manevrarilor accidentale.
- Managementul razei de curbura: Garanteaza ca fibrele optice nu depasesc limita minima de indoire recomandata de producator, prevenind astfel pierderile de semnal prin macro-bending.
- Organizare si structurare: Permite maparea clara a porturilor, facilitand operatiunile de patch management, identificare si depanare rapida.
- Tranzitie modulara: Ofera suportul fizic pentru casetele MPO/MTP de conversie si breakout, facilitand interconectarea diferitelor generatii de echipamente.
In contextul migrarii catre latimi de banda de 400G, 800G si 1.6T, cerintele pentru aceste structuri devin si mai riguroase. Trecerea la modulatia PAM4 a redus bugetul total de pierderi de semnal (Optical Loss Budget), ceea ce inseamna ca orice atenuare suplimentara introdusa de un conector murdar sau de o fibra tensionata in interiorul carcasei poate duce la cresterea ratei de erori (BER) si la degradarea intregii legaturi.
Criterii Tehnice de Selectie pentru Arhitecturile Breakout
Pentru a sustine topologii complexe de tip breakout, un enclosure fibra optica trebuie selectat pe baza unor criterii bine definite, adaptate la cerintele specifice ale centrului de date.
1. Densitatea de Porturi si Factorul de Forma (Modularitate HD / UHD)
Sistemele traditionale ce oferau 24 sau 48 de porturi LC per unitate de rack (1U) sunt insuficiente pentru infrastructurile AI. Solutiile moderne de tip Ultra High Density (UHD) permit gazduirea a pana la 144 de fibre sau mai mult intr-un singur spaţiu de 1U, utilizand amprente reduse de conectica (de la LC Duplex la MPO/MTP sau noii conectori de foarte mica dimensiune de tip SN si MDC).
Modularitatea este cheia: carcasa principala trebuie sa accepte casete interschimbabile care pot fi introduse sau extrase prin partea din fata sau din spate a rack-ului fara a intrerupe legaturile vecine (High-Density Hot-Swappable Cassettes).
2. Suportul pentru Casete de Breakout MPO/MTP si Conversie hibrida
La viteze de 800G si 1.6T, conexiunile active folosesc frecvent interfete paralele multi-fibra (MPO-16, MPO-24 sau MPO-32). Un enclosure fibra optica adecvat trebuie sa permita integrarea facilă a casetelor de conversie pasiva care transforma un flux optic de mare capacitate in legaturi multiple de capacitate mai mica.
- Breakout 1.6T catre 800G: Transformarea unei legaturi principale dintr-un switch Super-Spine in doua conexiuni separate pentru switch-urile Spine.
- Breakout 800G catre 400G: Maparea unui port fizic de 800G catre doua interfete de 400G QSFP-DD pe nivelul Leaf.
Gestionarea corecta a acestor arhitecturi si integrarea lor in topologiile moderne sunt explicate pe larg in ghidul privind o migrare retele optice centre de date, unde infrastructura pasiva joaca un rol direct in succesul tranzitiei tehnologice.
3. Accesibilitatea si Managementul Cablurilor de Trunk
Instalarea si mentenanta intr-un mediu cu densitate extrem de mare pot fi dificile daca enclosure-ul nu ofera facilitati avansate de acces:
- Tavi culisante (Slide-out trays): Permit tragerea in exterior a compartimentului de conectare pentru inspectie si curatare fara a tensiona cablurile din spate.
- Puncte integrate de fixare a cablurilor Trunk: Asigura ancorarea fermă a cablurilor groase de distributie (Trunk Cables) la intrarea in carcasa, descarcand tensiunea mecanica de pe conectorii interni.
- Ghidaje curbate pentru patch cord-uri: Elemente din plastic rezistent care directioneaza cablurile optice catre organizatoarele verticale ale rack-ului, mentinand raza de curbura optima.
Integrarea cu Modulele Optice si Standardele din Industrie
Designul carcasei optice trebuie sa fie aliniat cu evolutia transceiverelor optice utilizate in comutatoare si servere. Pentru detalii specifice privind implementarea fizica a modulelor la nivel de port, poate fi consultata aceasta analiza despre implementare transceiver 400G QSFP, care evidentiaza importanta potrivirii conectorilor optici pasivi cu factorii de forma activi.
De asemenea, in infrastructurile bazate pe solutii dedicate de calcul, este esential ca alegerea structurii pasive sa tina cont de specificatiile recomandate de producatorii de hardware. Recomandarile de topologie si cerintele de interconectare pasiva sunt analizate detaliat in ghidul despre solutii optice AI pentru NVIDIA.
Sistemele de cablare pasiva si structurile de tip enclosure trebuie sa respecte standarde internationale recunoscute pentru a garanta interoperabilitatea pe termen lung. Organizatia TIA (Telecommunications Industry Association) defineste cerintele de performanta si structura prin standardele din seria TIA-568 si TIA-942 (specifice centrelor de date), stabilind limitele clare privind pierderile de insercie admise si topologiile recomandate de cablare structurata.
Bune Practici de Instalare si Mentenanta
Alegerea echipamentului potrivit reprezinta doar prima etapa. Modul in care un enclosure fibra optica este populat si gestionat in mod curent determina performanta pe termen lung a retelei.
| Etapa de Lucru | Bune Practici Recomandate | Risc in Caz de Nerespectare |
| Inspecţia si Curatarea | Inspectarea tuturor conectorilor MPO/LC cu microscopul optic si curatarea uscata/umeda inainte de inserare in caseta. | Contaminarea suprafetelor optice, creşterea atenuarii si deteriorarea permanenta a ferulelor. |
| Rutarea Interna a Fibrelor | Utilizarea tuburilor de protectie (transport tubes) si respectarea traseelor prestabilite in tava de sudura sau management. | Strivirea fibrelor la inchiderea tavii sau crearea de micro-curburi ce cauzeaza pierderi intermitente. |
| Etichetarea si Maparea | Utilizarea unui sistem clar de etichetare pe fiecare port si caseta, corelat cu documentatia din softul DCIM. | Erori umane in timpul interventiilor de mentenanata si timpi crescuti de remediere a avariilor. |
| Gestiunea Lungimii Cablurilor | Utilizarea de patch cord-uri la lungimea exacta necesara, evitarea stocarii de bucle mari de cablu in tava frontala. | Blocarea fluxului de aer din rack si îngreunarea accesului la porturile inferioare. |
Impactul asupra Fluxului de Aer si Răcirii in Rack
Un aspect adesea ignorat in alegerea structurilor pasive este impactul lor asupra termodinamicii din data center. In rack-urile de mare densitate, unde echipamentele pot consuma zeci de kilowați, obstructionarea fluxului de aer de catre o aglomerare necontrolata de cabluri si carcase solide poate duce la supraincalzirea switch-urilor si serverelor.
Alegerea unui enclosure fibra optica cu un profil aerodinamic, prevazut cu fante speciale pentru trecerea aerului si canale de organizare laterala, permite menţinerea unui flux direct de aer din zona rece (Cold Aisle) catre zona calda (Hot Aisle). Managementul ordonat al cablurilor in interiorul si in exteriorul carcasei asigura evitarea formarii “punctelor calde” (hotspots) in spatele switch-urilor de mare capacitate.
Concluzie
Selectarea si implementarea corecta a unui enclosure fibra optica reprezinta o investitie strategica in stabilitatea si scalabilitatea infrastructurii de date. Pe masura ce retelele evolueaza catre viteze de 400G, 800G si 1.6T, carcasele optice inceteaza sa mai fie simple cutii metalice de protectie, devenind platforme modulare inteligente de distributie si management. Prin prioritizarea modularitatii High-Density, a suportului pentru casete hibride MPO/MTP si a unui management riguros al razei de curbura, operatorii de centre de date pot construi o infrastructura pasiva pregatita sa sustina cerintele masive ale erei inteligentei artificiale.
