De ce este necesara tranzitia de la Gigabit la Terabiti in centrele de date?
Tranzitia de la viteze de ordinul gigabitilor la arhitecturi de terabiti este impusa de cresterea masiva a volumului de date generat de modelele de inteligenta artificiala si infrastructurile cloud. Latimile de banda traditionale de 10Gbps sau 100Gbps provoaca strangulari severe in traficul est-vest dintre serverele dintr-un cluster. Adoptarea arhitecturilor de 400Gbps, 800Gbps si 1.6Tbps permite procesarea paralela cu latenta minima si eficienta energetica optimizata per bit transmis.
Explozia volumului de date a schimbat fundamental modul in care proiectam si conectam echipamentele de retea. In arhitecturile traditionale, traficul era preponderent orientat catre exterior (nord-sud). Astazi, in aplicatiile de inteligenta artificiala si invatare automata, mii de procesoare grafice (GPU) trebuie sa schimbe volume uriașe de parametri si matrice de date intre ele (trafic est-vest). O singura legatura optica mai lenta intr-un cluster poate bloca intregul proces de calcul, reducand drastic eficienta investitiei hard.
Pentru a sustine acest flux continuu, cipurile de comutare (ASIC) din switch-urile moderne au atins capacitati de procesare uimitoare, ajungand la 51.2Tbps pe un singur cip. Acest lucru inseamna ca un singur echipament compact de 1U poate gestiona zeci de porturi de mare viteza. Insa cresterea densitatii pe port impune si o regandire a intregului ecosistem fizic. Atunci cand planifici o astfel de modernizare, este recomandat sa consulti un ghid strategic de migrare a retelelor optice in centre de date, pentru a evita blocajele de performanta si a asigura interoperabilitatea pe termen lung.
Cum a reusit tehnologia de modulare sa treaca de la NRZ la PAM4 si Optica Coerenta?
Cresterea vitezelor fara dublarea fizica a latimii de banda a fost posibila prin evolutia de la modulatia binara NRZ la modulatia cu patru niveluri PAM4 si la optica coerenta. PAM4 transmite 2 biti de date in fiecare ciclu de ceas, dubland capacitatea canalului optic fara a creste proportional frecventa de lucru. Pentru distante mari si interconectari de terabiti intre centre de date, optica coerenta adauga modulatia in faza si polarizare a luminii.
Multi ani la rand, modulatia NRZ (Non-Return-to-Zero) a fost pilonul transmisiei optice pentru viteze de 1G, 10G si 25G. Principiul era simplu: prezenta luminii reprezenta un bit de 1, iar absenta ei reprezenta 0. Insa, pe masura ce inginerii au incercat sa impinga NRZ dincolo de 28 GBaud, dispersia cromatica si atenuarea fizica in fibra optica au creat distorsiuni imposibil de compensat fara costuri exagerate.
Solutia pentru generatiile de 400G si 800G a fost adoptarea PAM4 (Pulse Amplitude Modulation 4-Level). Prin definirea a 4 niveluri distincte de amplitudine a semnalului optic (corespunzatoare starilor binare 00, 01, 10 si 11), PAM4 transporta o cantitate dubla de informatie in acelasi interval de timp. Compromisul major consta in reducerea spatiului intre nivelurile de tensiune, ceea ce face semnalul mai sensibil la zgomot. Din acest motiv, toate transceiverele PAM4 integreaza procesoare digitale de semnal (DSP) si mecanisme avansate de corectie a erorilor (FEC).
La randul ei, optica coerenta (Coherent Optics) a depasit granitele retelelor WAN de distanta lunga si a patruns direct in centrele de date prin formate pluggable de tip 400ZR si 800ZR. Prin manipularea simultana a amplitudinii, fazei si polarizarii luminii, receptoarele coerente pot decoda semnale extrem de complexe chiar si in conditii de zgomot optic ridicat, oferind capacitati terabit pe distante de zeci si sute de kilometri.
Ce factori de forma ai transceiverelor optice sustin noile arhitecturi de Terabiti?
Tranzitia catre terabiti a determinat evolutia la module optice de mare densitate de tip QSFP-DD, OSFP si OSFP-XD, alaturi de solutiile emergente Co-Packaged Optics (CPO). Aceste formate gestioneaza un numar crescut de canale electrice de 100G sau 200G si disipeaza puteri termice de peste 20W. Standardizarea lor mecanica si electrica este definita si actualizata prin acorduri industriale de catre grupuri precum QSFP-DD MSA.
Trecerea de la formate compacte clasice (cum ar fi SFP+ sau QSFP28) catre arhitecturile moderne a necesitat modificari structurale la nivel de conector si radiator termic. Modulul QSFP-DD (Quad Small Form Factor Pluggable Double Density) adauga un al doilea rand de contacte electrice, permitand 8 canale electrice (lanes) in loc de 4, pastrand in acelasi timp compatibilitatea retroactiva cu modulele QSFP anterioare.
Pe de alta parte, formatul OSFP (Octal Small Form Factor Pluggable) a fost proiectat de la inceput pentru a gestiona consumuri energetice mai mari de 15W-25W, avand un radiator integrat direct pe corpul modulului. Acest format este utilizat la scara larga in infrastructurile de calcul paralel, unde conectivitatea de mare viteza este vitala. Pentru mai multe detalii despre implementarea acestor formate optice in clustere informatice avansate, poti explora solutiile optice AI dedicate pentru ecosistemele Nvidia.
Privind spre viitorul transmisiei de 1.6Tbps si 3.2Tbps, chiar si cele mai avansate module pluggable intampina limite de disipare termica si atenuare electrica pe traseele din placa de baza. Ca alternativa, tehnologia Co-Packaged Optics (CPO) muta motoarele optice direct pe acelasi substrat cu cipul ASIC de comutare. Aceasta integrare directa elimina distantele lungi de cupru de pe PCB, reducand pierderile de semnal si scazand consumul energetic global al switch-ului cu pana la 30%.
Cum influenteaza fibra optica si managementul fizic transmisia de viteza extrema?
La viteze de 800Gbps si 1.6Tbps, bugetul optic devine extrem de redus, impunand utilizarea fibrei monomod OS2 si a conecticii multifibra MPO/MTP de inalta precizie. Orice pierdere de insertie sau contaminare a ferulelor poate intrerupe complet legatura optica. Organizarea fizica si protectia conectorilor devin factori critici pentru prevenirea erorilor de transmisie.
In retelele de gigabiti, fibra multimod (OM3/OM4) si transmițătoarele ieftine de tip VCSEL erau arhi-suficiente pentru distante scurte in rack. In era Terabit, dispersia modala limiteaza fibra multimod la distante de cativa metri. Drept urmare, transmisiile de 400G, 800G si 1.6T folosesc aproape exclusiv fibra optica monomod (OS2) impreuna cu lasere cu modulatie electro-absorbtiva (EML) sau arhitecturi pe baza de fotonica pe siliciu (Silicon Photonics).

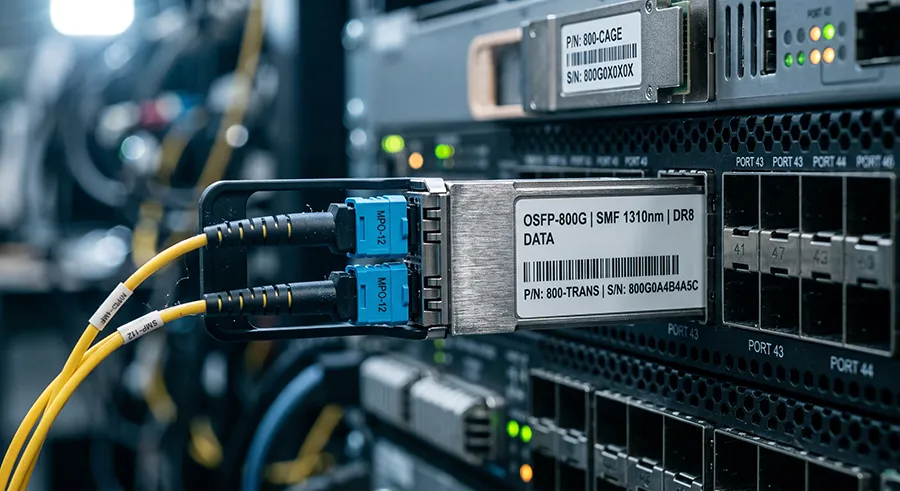

Un alt aspect esential este migrarea catre optica paralela. Modulele de 800G de tip DR8 utilizeaza 8 perechi independente de fibra optica monomod, conectate printr-o singura interfata MPO-16 sau MPO-12. Intr-o astfel de configuratie, o simpla particula de praf depusa pe o ferula multifibra poate atenua semnalul pe mai multe canale simultan, generand erori CRC neintrerupte sau deconectari periodice.
Managementul fizic al cablajului nu mai este o simpla chestiune de estetica, ci o cerinta stricta de operare. Raza minima de curbura a fibrelor trebuie respectata cu strictete, iar casetele de distributie si ghidajele trebuie sa protejeze conectorii de tensiuni mecanice. Pentru a asigura o protectie adecvata a infrastructurii pasive, este util sa parcurgi un ghid tehnic pentru enclosure de fibra optica in retele AI, unde sunt detaliate bunele practici de montaj si organizare.
Care sunt provocarile majore legate de consumul de energie si racire la scalarea catre Terabiti?
Scalarea capacitatii de retea catre terabiti genereaza o densitate termica ridicata per switch, unde modulele optice pot reprezenta peste o treime din consumul total al echipamentului. Pentru a reduce aceasta amprenta energetica, industria adopta arhitecturi fara DSP de tip LPO (Linear-drive Pluggable Optics) si componente Silicon Photonics. In plus, infrastructurile moderne fac tranzitia de la racirea cu aer catre solutii de racire cu lichid prin imersie sau Direct-to-Chip.
Eficienta energetica a devenit principala bariera in calea scalarii centrelor de date. Desi consumul de energie per bit transmis a scazut cu fiecare generatie tehnologica, consumul total al unui switch complet populat cu module de 800G a crescut simtitor. Un singur transceiver de 800G PAM4 cu DSP integrat poate consuma intre 14W si 18W, ceea ce inseamna ca doar modulele optice dintr-un echipament pot genera caldura suplimentara de peste 1 kW.
O abordare inovatoare pentru reducere a consumului este arhitectura LPO (Linear-drive Pluggable Optics). Prin eliminarea complet a cipului DSP din interiorul modulului si incredintarea sarcinii de egalizare a semnalului direct catre cipul ASIC al switch-ului, consumul energetic al modulului scade cu pana la 50%, iar latenta este redusa la niveluri sub-nanosecunda.
In paralel, metodele traditionale de racire cu ventilatoare si flux de aer isi ating limitele fizice in rack-urile de mare densitate. Operatorii de centre de date implementeaza tot mai des racirea cu lichid (Liquid Cooling). Aceasta permite preluarea directa a caldurii de pe procesoare si modulele optice prin placi de racire cu lichid recirculat sau prin imersarea directa a intregului echipament in fluide dielectrice.
Intrebari Frecvente (FAQ)
De ce este necesar cipul DSP in transceiverele optice PAM4?
Cipul DSP (Digital Signal Processor) este necesar pentru a compensa reducerea raportului semnal-zgomot specfica modulatiei PAM4. El efectueaza egalizarea semnalului digital si gestioneaza algoritmii de corectie a erorilor (FEC) pentru a reconstrui datele la receptor fara pierderi.
Care este avantajul utilizarii tehnologiei LPO fata de transceiverele standard?
Tehnologia LPO (Linear-drive Pluggable Optics) elimina cipul DSP din interiorul modulului optic, bazandu-se direct on capacitatile de egalizare ale cipului ASIC din switch. Acest lucru reduce consumul de energie cu 40-50%, scade latenta transmisiei si reduce caldura generata in port.
Ce rol au standardele MSA in adoptarea echipamentelor Terabit?
Standardele MSA (Multi-Source Agreement) definesc dimensiunile mecanice, interfețele electrice si protocoalele de management (cum ar fi CMIS) pentru modulele optice. Ele garanteaza ca transceiverele produse de diferiti furnizori sunt compatibile si pot fi folosite pe echipamente de retea de la orice producator OEM.
De ce este recomandata fibra monomod in loc de fibra multimod la viteze de 800G?
Fibra monomod (OS2) elimina limita dispersiei modale specifice fibrei multimod (OM4/OM5), permitand transmisia de date pe distante mai mari cu o atenuare mult mai mica per metru. La viteze de 800G si 1.6T, fibra monomod reprezinta singura optiune viabila pentru legaturi mai lungi de cativa metri.
Cum afecteaza murdaria conectorii MPO folositi in legaturile optice paralele?
Deoarece un conector MPO adaposteste 8, 12 sau 16 fibre paralele intr-o singura ferula sintetica, o particula microscopica de praf poate bloca semnalul pe unul sau mai multe canale optice. Acest lucru provoaca erori de tip CRC, scaderi neexplicate de viteza sau caderea integrala a legaturii optice.
